En pénétrant dans une usine de fabrication de semi-conducteurs ou un atelier biopharmaceutique de pointe, on est accueilli par des ingénieurs parfaitement équipés, des bras robotisés aux mouvements précis et un environnement d'une propreté quasi absolue. Le léger bourdonnement du système de purification d'air semble témoigner de la quête incessante de l'humanité pour une propreté parfaite. Bienvenue dans la salle blanche, pierre angulaire de la production industrielle moderne de pointe.

Salle blanche : une forteresse industrielle à l'échelle du micron

Une salle blanche, également appelée salle à environnement contrôlé, n'est pas simplement une pièce nettoyée physiquement, mais un environnement contrôlé créé par des méthodes d'ingénierie précises. Son principe repose sur le contrôle des particules de poussière en suspension, des micro-organismes, des gaz nocifs et autres contaminants à des niveaux de concentration extrêmement bas afin de répondre aux exigences strictes des procédés de fabrication spécifiques.

• Normes de propreté au niveau du micronLa propreté d'une salle blanche est soumise aux normes internationales (telles que l'ISO 14644-1), avec des niveaux allant de la classe ISO 1 (la plus élevée) à la classe ISO 9. Par exemple, dans une salle blanche de classe ISO 5 (équivalente à l'ancienne norme « classe 100 »), le nombre de particules supérieures à 0,5 micron par mètre cube d'air ne doit pas dépasser 3 520. À l'inverse, la quantité de particules dans l'air d'un environnement urbain ordinaire peut atteindre plusieurs millions. Dans le domaine de la fabrication de puces, avec l'avènement de la finesse de gravure à 3 nanomètres, même la plus infime particule de poussière peut s'avérer fatale et provoquer des défauts de fabrication.

• Un contrôle complet qui va au-delà de la simple propretéOutre les particules, une salle blanche doit contrôler avec précision la température, l'humidité, la différence de pression, l'électricité statique et même les vibrations. Par exemple, dans les zones de photolithographie pour semi-conducteurs, les fluctuations de température doivent être maîtrisées à ±0,1 °C près afin d'éviter les défauts d'alignement dus à la dilatation et à la contraction thermiques ; parallèlement, le maintien d'une pression positive à l'intérieur de la salle blanche permet d'empêcher efficacement l'entrée d'air vicié non filtré.

Principe fondamental du projet : Créer un écosystème « zéro pollution »

L'objectif de conception d'une salle blanche va bien au-delà de simplement «filtrer l'air"; il s'agit de créer un écosystème dynamiquecapable de résister et d'éliminer en continu la contamination. Les principes de conception fondamentaux se reflètent dans les aspects suivants :

• L'art de l'organisation des flux d'air :La circulation de l'air est essentielle au bon fonctionnement d'une salle blanche. Les concepteurs utilisent des simulations de dynamique des fluides numérique (CFD) pour optimiser les flux d'air, garantissant ainsi une circulation homogène de l'air pur dans toute la zone de travail et une élimination rapide des contaminants. Dans les salles blanches de très haute qualité, on utilise généralement un flux vertical unidirectionnel (laminaire), l'air pur circulant de haut en bas comme un piston pour éliminer les polluants avec une efficacité maximale.

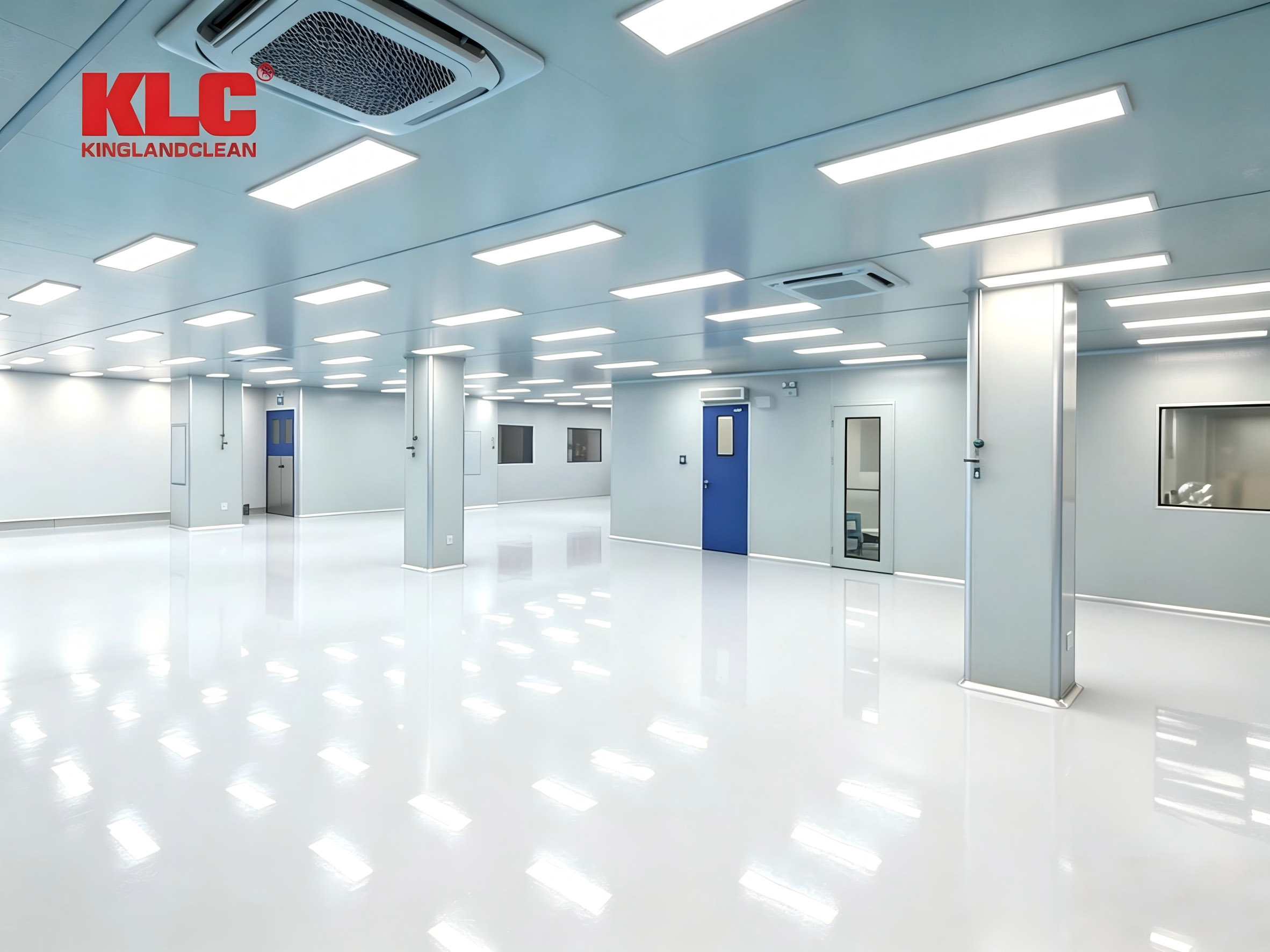

• Étanchéité des structures de bâtiments : Les murs, les plafonds et les sols de l'atelier constituent l'enveloppe de l'espace propre. Tous les matériaux doivent être lisses, non poussiéreux, résistants à la poussière et à la corrosion, comme les panneaux d'acier prélaqué, les tôles d'acier inoxydable et les sols en époxy autonivelant. Tous les joints doivent être arrondis et étanches, et toutes les canalisations doivent être dissimulées afin d'éviter toute accumulation de saletés.

• Surveillance dynamique intelligente :Les salles blanches modernes sont des « entités vivantes intelligentes ». En déployant des compteurs de particules laser, des capteurs de température et d'humidité, et des manomètres différentiels, combinés à un Système de gestion technique du bâtiment (GTB)Un suivi en temps réel 24h/24 et 7j/7 et un ajustement automatique des paramètres environnementaux sont possibles, garantissant ainsi la détection et la résolution immédiates de toute anomalie mineure.

Arme principale : le « Skynet », construit grâce à un équipement de filtration multi-étapes.

La clé de la purification ultime réside dans une coordination méticuleusesystème d'équipement de filtrationqui fonctionne comme les « super poumons » d'un atelier, offrant de multiples niveaux de protection pour garantir un air pur.

• Filtres à efficacité primaire et moyenne (préfiltration) :Il s'agit de la première ligne de défense d'un système de purification d'air. Le filtre primaire (par exemple, de grade G4) retient les grosses particules supérieures à 5 microns, notamment la poussière et les cheveux ; le filtre à efficacité moyenne (par exemple, de grade F8) capture les particules de taille moyenne comprises entre 1 et 5 microns. Leur rôle principal est de protéger les filtres haute efficacité terminaux et d'en prolonger la durée de vie.

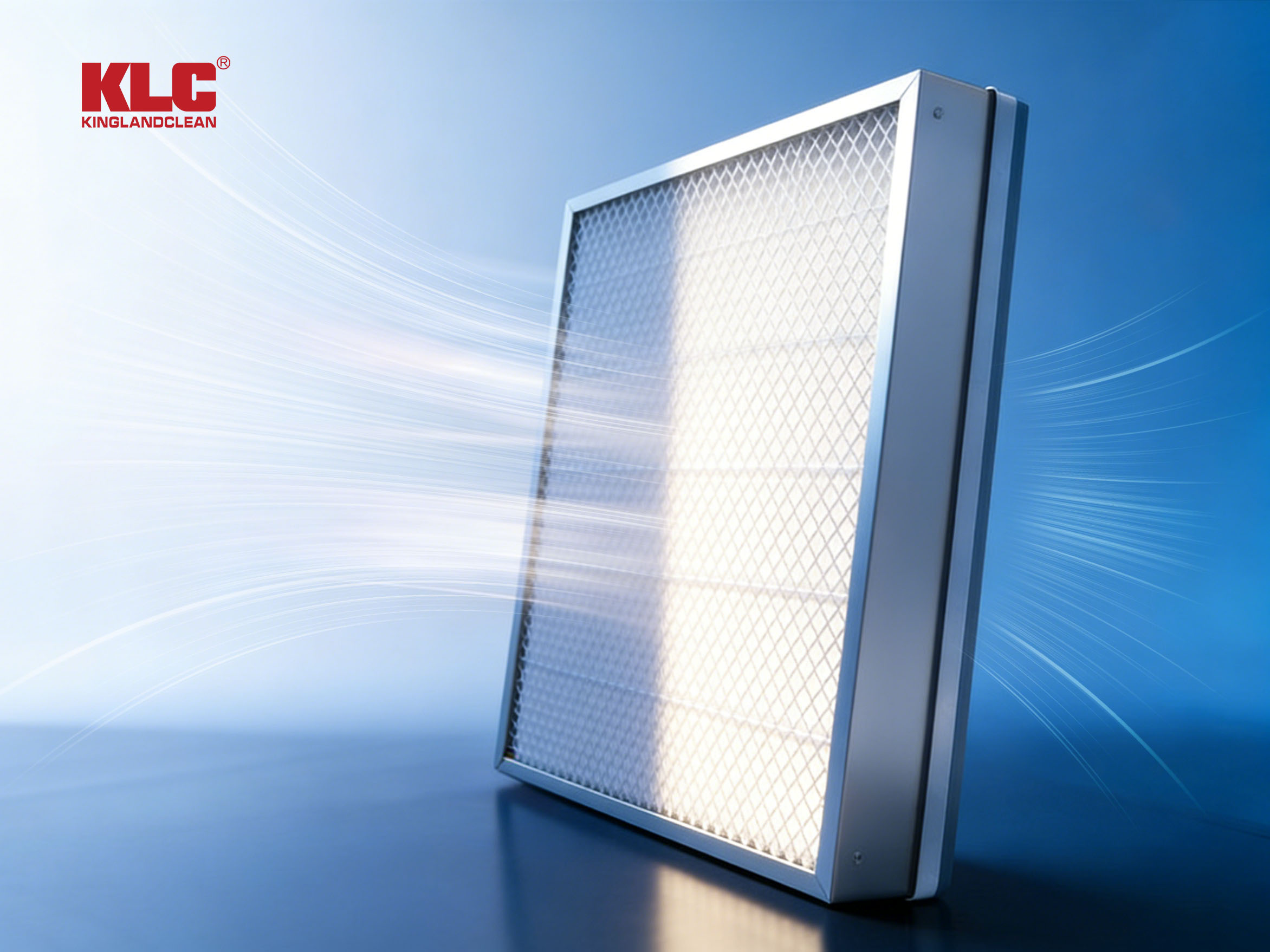

• Filtres à haute efficacité/ultra-haute efficacité (HEPA/ULPA) :Il s'agit du « cœur » d'une salle blanche.Filtre à air à particules à haute efficacité (HEPA)Les filtres peuvent capturer 99,97 % des particules aussi petites que 0,3 micron, tandis que les filtres plus avancésAir à très faible pénétration (ULPA) Les filtres peuvent capturer des particules encore plus petites. Ils sont installés à l'extrémité du système d'alimentation en air (par exemple dans Unité de filtre à ventilateur (FFU), Elles constituent la garantie finale que l'air acheminé vers la salle blanche répond au niveau de propreté requis.

• Filtres chimiques (contrôle AMC) :Dans les industries de pointe comme celle des semi-conducteurs, le contrôle des seules particules est loin d'être suffisant. Les polluants moléculaires gazeux (PMG), tels que les acides et les bases générés lors de la production, sont tout aussi critiques. Les filtres chimiques remplis de charbon actif ou d'autres médias spécialisés adsorbent sélectivement ces polluants moléculaires, assurant ainsi une protection plus complète du processus de production.

Lorsque l'air est purifié à l'extrême, il ne s'agit plus d'air ordinaire, mais d'un milieu exceptionnel, porteur des exigences de précision et des normes les plus strictes de l'industrie moderne. Des smartphones que nous tenons en main aux vaccins vitaux, les salles blanches, avec leur « précision invisible », contribuent discrètement aux « sommets visibles » de la civilisation technologique humaine.
