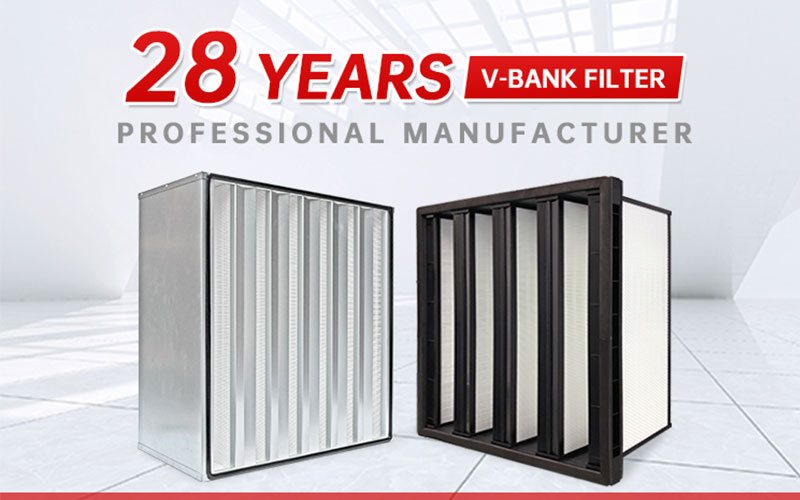

Un compact Filtre V-bank Ce système atteint une efficacité F7–F9 avec une perte de charge réduite grâce à la disposition en V des panneaux filtrants plissés. Cette configuration multiplie la surface efficace, diminuant ainsi la vitesse du flux d'air et la résistance aérodynamique, tout en conservant une capacité de rétention des poussières élevée dans un espace restreint au sein des centrales de traitement d'air (CTA).
Cet article examine les principes aérodynamiques et structurels des filtres en V, compare leurs performances techniques à celles des filtres à poches traditionnels et présente des recommandations d'intégration spécifiques pour les applications industrielles. Centrales de traitement d'air (CTA). Ce guide technique complet est destiné aux système CVC concepteurs, gestionnaires de salles blanches et responsables des achats B2B visant à réaliser des économies d'énergie durables dans la filtration de l'air commerciale et industrielle.
Dans les filtres à air plats traditionnels, la surface de filtration est strictement limitée par les dimensions physiques du conduit ou du cadre de montage du filtre. Pour obtenir une efficacité de filtration des particules plus élevée (comme les classes F7, F8 ou F9), il est nécessaire d'utiliser un média filtrant plus dense. Cette densité accrue limite intrinsèquement le débit d'air, créant une résistance initiale élevée (chute de pression) qui oblige le ventilateur d'alimentation de la centrale de traitement d'air à consommer beaucoup plus d'énergie électrique.
La géométrie en V — parfois appelée filtre compact, rigide ou à dièdre multiple — contourne cette limitation physique grâce à une géométrie avancée. En montant plusieurs mini-modules filtrants plissés (généralement configurés en 2V, 3V, 4V ou 5V) à angles aigus à l'intérieur d'un boîtier rigide et profond, la surface de filtration effective est considérablement augmentée.
Pour comprendre les bases mathématiques et physiques de cet avantage, nous analysons la relation entre le débit d'air volumétrique (Q), la surface de filtration effective (A) et la vitesse de la face du média (Vm) :
Vm = Q / A
Lorsque la surface de filtration effective (A) est multipliée par un facteur de trois à cinq, à dimensions de montage égales, la vitesse de l'air traversant le média filtrant (Vm) diminue proportionnellement. Selon la loi de Darcy pour l'écoulement des fluides dans les milieux poreux, la perte de charge (ΔP) à travers un filtre propre est directement proportionnelle à cette vitesse.
En réduisant drastiquement la Vm, le filtre en V maintient une perte de charge initiale remarquablement faible, souvent inférieure à 90 Pa même à des débits d'air nominaux élevés de 3 400 m³/h (2 000 CFM). Cette réduction de la résistance entraîne directement une diminution de la consommation électrique du moteur du ventilateur, tandis que la plus grande surface répartit plus finement la poussière capturée, empêchant ainsi un encrassement rapide et doublant la durée de vie du filtre.
Paramètre technique | Filtre compact KLC V-Bank (grade F8) | Filtre de poche/sac standard (grade F8) | Impact opérationnel et financier |
Débit d'air nominal | 3 400 m³/h (2 000 CFM) | 3 400 m³/h (2 000 CFM) | Référence de test standard. |
Zone des médias efficaces | 18,5 m² | 9,2 m² | Doubler la surface du support réduit les contraintes physiques exercées sur les fibres. |
Chute de pression initiale | 95 Pa | 145 Pa | Réduction de 34,5 % de la résistance initiale. |
Résistance finale recommandée | 300 Pa | 250 Pa | Le banc en V résiste à une pression plus élevée sans s'affaisser. |
Capacité de rétention de poussière (DHC) | 650 g | 320 g | Capacité de stockage de poussière augmentée de plus de 100 %. |
Durée de vie moyenne | 18 à 24 mois | 8 à 12 mois | Réduit de moitié la fréquence de remplacement et les coûts de main-d'œuvre. |
Dimensions (L x H x P) | 610 × 610 × 292 mm | 592 × 592 × 600 mm | Le V-bank est plus de 50 % plus court, ce qui permet de réduire l'encombrement de la centrale de traitement d'air. |
Rigidité du boîtier et du cadre | Cadre rigide en ABS ou en acier galvanisé | En-tête flexible avec poches synthétiques | Le système V-bank élimine le flottement du média et les fuites de poussière. |
Coût énergétique annuel estimé | 185 $ US / unité / an | 295 $ US / unité / an | Permet d'économiser environ 110 $ US par emplacement de filtre et par an. |
Lors de l'intégration de filtres à banc en V dans une centrale de traitement d'air (CTA), les concepteurs doivent évaluer plusieurs contraintes physiques et aérodynamiques critiques :
Débit d'air et capacité : Un filtre compact standard à canaux en V de 610 × 610 × 292 mm (24 × 24 × 12 pouces) est optimisé pour des débits d'air compris entre 2 500 m³/h et 4 000 m³/h. Au-delà de cette plage, des turbulences se créent dans les canaux en « V », entraînant une augmentation rapide et non linéaire de la perte de charge.
Pression statique externe (PSE) : Les concepteurs doivent s’assurer que le ventilateur d’alimentation puisse vaincre la résistance initiale cumulée de tous les étages de filtration (primaire, intermédiaire, terminal) tout en maintenant le débit d’air nominal. Le choix de filtres en V à faible résistance préserve la pression statique, permettant ainsi l’utilisation de moteurs de ventilateur plus petits et moins bruyants.
Encombrement et profondeur : Les centrales de traitement d’air compactes modernes privilégient la longueur de l’enceinte. Les filtres à poches nécessitent une profondeur de 600 à 900 mm pour permettre le gonflage complet des sacs. À l’inverse, les filtres à bancs en V ont une profondeur fixe et rigide de seulement 292 mm, ce qui raccourcit l’ensemble de l’enceinte de la centrale et réduit ainsi les coûts d’infrastructure des salles blanches.
Compatibilité des cadres : Les filtres KLC V-bank sont équipés d’une bride de collecteur de 25 mm ou de 20 mm, ce qui les rend entièrement rétrocompatibles avec les cadres de maintien universels standard et les rails de filtres à chargement frontal ou latéral des conceptions de CTA existantes.
Nous recommandons fortement l'installation d'un manomètre différentiel de haute précision, tel qu'un manomètre Magnehelic, sur chaque étage de filtration de la CTA. - Enregistrement de la valeur de référence : Notez la chute de pression initiale lorsque le filtre est neuf et que le ventilateur fonctionne au débit d'air nominal. Pour un filtre KLC F8 à banc en V, cette valeur est généralement de 90 à 100 Pa. - Évolution surveillée : À mesure que les particules s'accumulent, la résistance augmente lentement. - Seuil économique : Le seuil de remplacement économique est atteint à environ 2,5 fois la résistance initiale, généralement autour de 250 à 300 Pa. - Surconsommation énergétique : Au-delà de 300 Pa, la puissance du ventilateur augmente fortement. Le coût de l'énergie électrique supplémentaire nécessaire pour faire circuler l'air à travers le filtre colmaté dépasse rapidement le coût amorti d'achat et d'installation d'un nouvel élément filtrant.

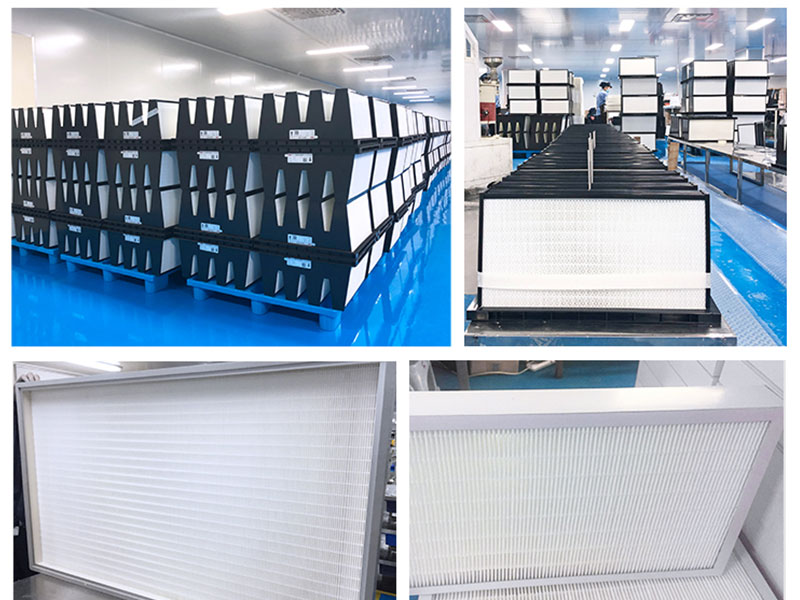

•Classes d'efficacité : Les classes standard disponibles sont F7 (ePM2.5 70%), F8 (ePM1 70%) et F9 (ePM1 85%), conformes aux normes EN1822 et ISO 16890.
•Composition du média : Média en microfibres de verre à haut pouvoir gonflant, obtenu par voie humide. Ce média ultra-fin est plissé à l'aide de séparateurs thermofusibles automatisés afin de garantir un espacement précis des plis et d'éliminer les zones mortes.
•Configurations du châssis : Les clients peuvent opter pour du fer galvanisé haute résistance, un alliage d’aluminium anodisé ou du plastique ABS haute résistance. Le modèle en plastique ABS est entièrement incinérable, ce qui simplifie l’élimination des déchets dangereux.
•Étanchéité du mastic et des joints : Un mastic polyuréthane continu assure une liaison optimale des supports filtrants au châssis, garantissant l’absence de fuites. Des joints en néoprène à cellules fermées ou en polyuréthane continu sont appliqués sur la bride du collecteur pour assurer une étanchéité parfaite.
Oui, les filtres KLC V-bank sont conçus avec des brides de fixation standard de 20 ou 25 mm qui s'intègrent parfaitement aux mêmes cadres de maintien universels que ceux utilisés pour les filtres à poches. La modernisation de votre système avec des filtres V-bank ne nécessite aucune modification structurelle de la centrale de traitement d'air, ce qui permet un gain de place immédiat et une réduction de la résistance initiale au flux d'air.
Une chute de pression rapide indique généralement une préfiltration insuffisante. Si le préfiltre primaire de classe G4 est déchiré, court-circuité ou saturé, les grosses particules de poussière atmosphérique se déposeront directement sur le média filtrant en microfibres de verre du filtre en V, obstruant prématurément ses micropores. Un entretien régulier des préfiltres est essentiel pour garantir une durée de vie de 24 mois au filtre en V.
La microfibre de verre tissée par voie humide conserve une efficacité de filtration mécanique très stable tout au long de sa durée de vie. À l'inverse, de nombreux médias polymères synthétiques reposent sur une charge électrostatique (électret) pour atteindre les classes de filtration F7 à F9. Lorsque cette charge se dissipe sous l'effet de l'humidité et de l'accumulation de poussières fines, l'efficacité de filtration des médias synthétiques peut se dégrader considérablement, tandis que celle de la fibre de verre reste constante.
Un manomètre Magnehelic mesure en temps réel la différence de pression à travers le banc de filtres. Au lieu d'estimer les intervalles de remplacement, les opérateurs peuvent remplacer les filtres au point optimal de pression (généralement entre 250 et 300 Pa pour les filtres de classe F8). Ceci évite une consommation d'énergie excessive du ventilateur et le remplacement prématuré de filtres parfaitement propres.
Ces chiffres indiquent le nombre de dièdres (formes en « V ») intégrés dans un cadre standard de 610 mm de large. La configuration 4V est la norme industrielle, offrant un bon compromis entre une grande surface de filtration et des canaux d’air spacieux. La configuration 5V offre une surface de filtration encore plus importante, mais peut légèrement restreindre le flux d’air à des vitesses frontales extrêmement élevées, tandis que la configuration 3V est optimisée pour les applications à forte concentration de poussière.
Absolument. KLC utilise un plastique ABS vierge haute résistance aux chocs, renforcé de fibres de verre. Ce matériau est conçu pour supporter des vitesses d'air continues jusqu'à 3,0 m/s et des pressions différentielles supérieures à 1 000 Pa. De plus, l'ABS est totalement inoxydable et résistant à la corrosion, ce qui le rend idéal pour les environnements humides des salles blanches.
Non, les filtres à haute efficacité F7–F9 de type V ne peuvent être ni lavés ni nettoyés. Leur matrice en microfibres de verre repose sur des mécanismes de piégeage mécaniques délicats qui sont irrémédiablement détruits par l'eau, les détergents ou l'air comprimé à haute pression. Toute tentative de nettoyage de ces filtres entraînerait la déchirure des fibres, provoquant un important passage de poussière.
Les filtres KLC V-bank réduisent directement la consommation d'énergie des systèmes de chauffage, ventilation et climatisation (CVC) en maintenant une faible perte de charge moyenne tout au long de leur durée de vie. Les systèmes CVC représentant jusqu'à 40 % de la consommation énergétique d'un bâtiment, leur remplacement par des filtres V-bank à économie d'énergie permet d'obtenir des points dans la catégorie Énergie et Atmosphère (EA) des certifications LEED et autres référentiels de bâtiments écologiques.
L'optimisation des systèmes CVC des salles blanches et des bâtiments commerciaux exige un équilibre entre l'efficacité de la filtration et les coûts énergétiques. En remplaçant les filtres à poches traditionnels à haute résistance par des configurations compactes en V, les installations peuvent réduire de manière significative la consommation électrique des ventilateurs tout en doublant la capacité de rétention des poussières. Cette amélioration aérodynamique réduit le coût total de possession et allonge les intervalles de remplacement. Pour des solutions CVC personnalisées pour salles blanches et une assistance technique, découvrez notre gamme complète de filtres.KLC International.
