A système CVC de salle blanche doit utiliser un système de filtration progressif à trois étages — comprenant des filtres primaires, intermédiaires et terminaux — pour éviter le colmatage prématuré des coûteux filtres terminaux HEPA/ULPA Les filtres, la protection des serpentins d'échange thermique critiques et la réalisation d'un contrôle stable et écoénergétique de la contamination aéroportée conforme aux normes ISO 14644.
Cet article de blog explore les principes physiques et les avantages financiers de la filtration progressive multi-étapes dans les systèmes de traitement d'air des salles blanches. Il présente une comparaison détaillée des coûts entre la filtration à deux et trois étapes et décrit des configurations spécifiques à chaque secteur. Cet article s'adresse aux ingénieurs mécaniciens, aux responsables de salles blanches et aux directeurs des opérations industrielles B2B.

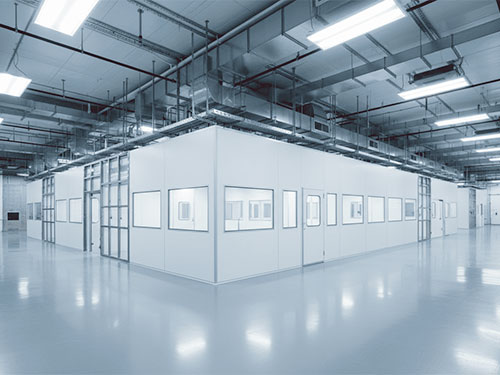

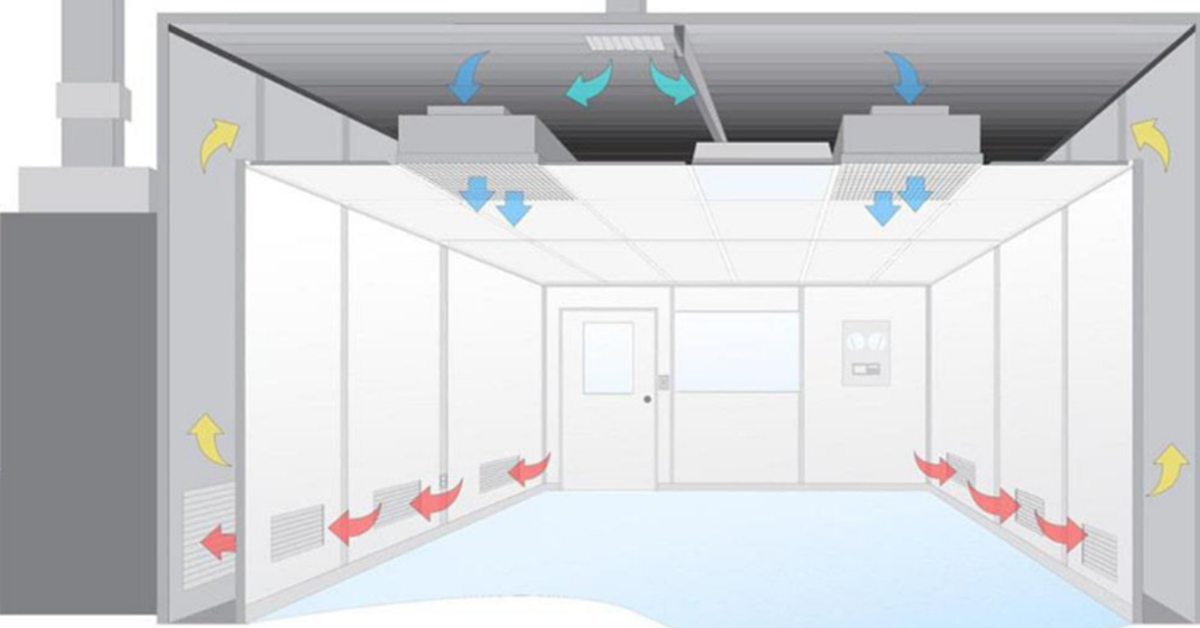

La purification de l'air dans les salles blanches ne se limite pas à un seul passage ; il s'agit d'un processus de réduction progressif et complexe. Tenter de filtrer l'air ambiant brut jusqu'aux niveaux requis pour une salle blanche à l'aide d'un seul filtre HEPA est mathématiquement et structurellement impossible sans provoquer une défaillance immédiate du système. C'est pourquoi les systèmes de climatisation des salles blanches utilisent une approche en cascade, où chaque étape de filtration est conçue pour capturer une gamme spécifique de particules.
[ Air extérieur (OA) ] + [ Air recirculé (RA) ]
│
▼
┌───────────┐ ┌──────────┐ ┌───────────┐ ┌───────────────┐
│ Primaire │ │ Chauffage │ │ Moyen │ │ Filtre HEPA terminal │
│ Filtre ├─────►│ /Refroidissement ├─────►│ Filtre ├─────►│ Unités de filtration │
│ (G3-G4) │ │ Bobines │ │ (F7-F9) │ │ (H13-H14) │
└───────────┘ └──────────┘ └──────────┘ └───────┬───────┘
│
▼
[ Zone de salle blanche ]
Situés à l'entrée d'air frais ou dans le plénum de mélange de la centrale de traitement d'air (CTA), les filtres primaires constituent la première ligne de défense. Utilisant un média filtrant à mailles larges, synthétiques ou métalliques, ces filtres retiennent les particules de grande taille (≥ 10 μm), notamment les feuilles, le pollen, les insectes, les poils et le sable atmosphérique grossier. * Objectif principal : Prévenir l'accumulation de poussière sur les serpentins de chauffage et de refroidissement situés en aval et protéger le moteur du ventilateur contre l'encrassement.
Placés en aval du ventilateur et des serpentins thermiques, les filtres intermédiaires retiennent les particules submicroniques et de taille moyenne (de 1,0 µm à 5,0 µm). Il s'agit généralement de filtres rigides à poches ou de filtres compacts en V. * Objectif principal : Capturer la grande majorité des fines poussières atmosphériques qui traversent facilement les préfiltres G4. En interceptant ces fines particules, le filtre intermédiaire les empêche d'atteindre la matrice délicate en fibres de verre haute densité des filtres HEPA terminaux.
Installés à l'extrémité du conduit d'alimentation, directement dans les boîtiers des terminaux de plafond de la salle blanche ou dans les unités de filtration à ventilateur (FFU), ces filtres utilisent un média filtrant en microfibres de verre ultra-denses pour capturer au moins 99,97 % (H13) ou 99,995 % (H14) des particules jusqu'à 0,3 µm. * Objectif principal : constituer la barrière physique finale contre les bactéries, les virus et les poussières ultrafines, garantissant ainsi un niveau de propreté particulaire optimal dans l'espace intérieur.
•Zone de salle blanche : 200 m², desservis par une CTA fournissant 15 000 m³/h d'air.
•Panneau HEPA terminal : 15 filtres HEPA terminaux (grade H14, 1220 × 610 × 150 mm).
–Coût d'achat d'un filtre HEPA : 280 dollars américains par unité.
–Coût de remplacement d'un filtre HEPA (main-d'œuvre, certification PAO, temps d'arrêt) : 220 dollars américains par unité.
–Coût total par remplacement de filtre HEPA : 500 dollars américains.
•Filtre moyen (si installé) : 6 filtres V-bank (grade F8, 610 × 610 × 292 mm).
–Coût d'achat du filtre moyen : 85 dollars américains par unité.
–Coût total par remplacement de filtre moyen : 120 dollars américains.
•Réseau de filtres primaires : 6 panneaux plissés (qualité G4). Coût total par remplacement : 25 $ US par unité.
•Durée de vie du filtre HEPA : 5 ans — Le filtre F8 capture 90 % des poussières fines.
–Coût de remplacement d'un filtre HEPA sur 5 ans : 15 unités × 500 $ × 1 remplacement = 7 500 $
•Durée de vie moyenne du filtre : 1 an.
–Coût des filtres de moyenne capacité sur 5 ans : 6 unités × 120 $ × 4 remplacements = 2 880 $
•Durée de vie du filtre principal : 3 mois.
–Coût du filtre primaire sur 5 ans : 6 unités × 25 $ × 20 remplacements = 3 000 $
•Coût total de maintenance sur 5 ans : 13 380 $ US
Sans le filtre intermédiaire F8, les poussières fines se déposent directement sur le filtre HEPA H14, provoquant un colmatage rapide. * Durée de vie du filtre HEPA : réduite à 10 mois. * Coût de remplacement du filtre HEPA sur 5 ans : 15 unités × 500 $ × 6 remplacements = 45 000 $. * Coût du filtre principal sur 5 ans : 3 000 $. * Coût total d’entretien sur 5 ans : 48 000 $ US.
Omettre le filtre intermédiaire entraîne une perte nette de 34 620 $ US sur cinq ans pour une petite salle blanche de 200 m².
Industrie | Étape 1 | Étape 2 | Étape 3 | Raisonnement |
BPF pharmaceutiques A–D | Panneau plissé G4 | Banc en V rigide F8 | Filtre HEPA H14 (joint en gel) | Élimine les vecteurs microbiens, respect des règles de stérilité |
Semiconducteur ISO 3–6 | Panneau plissé G4 | Banque de V compacte F9 | U15 ULPA FFU | Filtration submicronique, prévient les défauts des plaquettes |
Alimentation/Boissons ISO 8 | Panneau plissé G4 | Filtre à sac F7 | H13 HEPA | Élimine les spores de moisissures, prolonge la durée de conservation du produit |
Soins de santé/Chirurgie ISO 7 | Panneau G4 | Banque V F8 | Diffuseur HEPA H14 | L'exclusion des agents pathogènes prévient les infections du site opératoire |
Étape de filtration | Qualité de filtration | Cible principale particulaire | Efficacité typique | Lieu d'installation | Fréquence de remplacement | Coût relatif |
Primaire (Étape 1) | G3–G4 | Poussières grossières, insectes, poils (≥10 μm) | 80 à 90 % | Prise d'air frais / Entrée d'air de retour | 2 à 3 mois | Très faible (environ 15 à 25 $) |
Moyen (Niveau 2) | F7–F9 | Poussières fines, suie, carbone (1,0–5,0 μm) | 65 à 90 % | En aval du ventilateur, à l'intérieur de la centrale de traitement d'air (CTA). | 12 à 18 mois | Moyen (environ 60 à 120 $) |
Terminal (Étape 3) | H13–H14 | Bactéries, virus, submicroniques (0,3 μm) | 99,97–99,995% | Plafond de salle blanche, FFU ou extrémité de conduit | 3 à 5 ans | Élevé (environ 200 à 450 $) |
L'installation de filtres HEPA à l'intérieur de l'armoire centrale de traitement d'air expose le long réseau de conduits d'alimentation en aval à un risque de contamination. La moindre fuite, la moindre défaillance d'un joint ou la moindre dégradation d'un joint d'étanchéité dans le conduit d'alimentation sous pression positive aspirerait de l'air ambiant non filtré, introduisant ainsi des contaminants directement dans la salle blanche. Le montage des filtres HEPA en bout de conduit garantit que toute fuite est filtrée avant que l'air ne pénètre dans la zone propre.
Un filtre G4 doit être remplacé lorsque sa perte de charge atteint sa limite terminale nominale (généralement 150 Pa) ou lorsqu'une inspection visuelle révèle une forte accumulation de matière en surface, une déformation des fibres ou la présence de moisissures. Dans les climats humides, les poussières organiques retenues sur le préfiltre peuvent abriter des spores de moisissures, susceptibles de libérer des odeurs et des composés organiques volatils dans le flux d'air du système de chauffage, de ventilation et de climatisation si elles ne sont pas éliminées.
Dans les salles blanches où un pourcentage élevé d'air est recyclé, la charge particulaire totale sur les filtres primaires et intermédiaires est considérablement réduite par rapport aux systèmes à 100 % d'air neuf. L'air recyclé étant déjà filtré, l'accumulation de poussière sur les filtres primaires et intermédiaires est ralentie, ce qui peut prolonger leur durée de vie de 50 % à 100 %.
Bien que techniquement possible, cette conception est surdimensionnée et peu rentable. Un filtre H13 présente une résistance à l'écoulement d'air élevée (environ 180 à 220 Pa), ce qui nécessiterait une consommation d'énergie importante pour le ventilateur. Un filtre F9 à haut rendement, de type V, offre une excellente protection aux filtres HEPA H14 terminaux, pour une perte de charge (95 Pa) et un coût bien moindres.
Le test DOP ou PAO est un test d'intégrité in situ permettant de détecter les fuites ponctuelles dans le média HEPA, le mastic d'étanchéité du cadre ou les joints de montage. Il doit être effectué immédiatement après l'installation, après tout remplacement de filtre et au moins une à deux fois par an lors de la validation de routine en salle blanche.
Paradoxalement, un système à trois étages bien conçu consomme souvent moins d'énergie sur l'ensemble de son cycle de vie. L'ajout d'un filtre F8 de puissance moyenne induit certes une légère chute de pression initiale (environ 90 Pa), mais empêche la résistance du filtre HEPA terminal d'augmenter trop rapidement. Faire fonctionner un filtre HEPA encrassé à haute pression statique consomme beaucoup plus d'énergie du ventilateur que de faire fonctionner trois filtres propres en cascade.
Une forte humidité (supérieure à 85 % HR) peut entraîner la perte de charge électrostatique des filtres synthétiques, provoquant une chute brutale de leur efficacité. L'humidité peut également faire gonfler les poussières organiques capturées, augmentant ainsi la résistance à l'écoulement de l'air et favorisant la prolifération microbienne. L'utilisation de médias filtrants en fibre de verre de haute qualité avec des liants hydrofuges permet d'éviter ces baisses de performance.
Non, les filtres à poches sont conçus pour une filtration pré-terminale de moyenne efficacité et ne permettent pas une rétention des particules aussi élevée que celle requise pour les applications terminales. De plus, leur conception flexible entraîne un mouvement des poches sous l'effet des variations de flux d'air, ce qui peut libérer la poussière capturée. La filtration terminale exige des filtres HEPA rigides pour garantir une capture des particules stable et très efficace.
Un système de filtration en cascade à trois étages correctement conçu représente un investissement rentable, et non une dépense. Cet investissement est largement amorti grâce à l'allongement de la durée de vie des filtres HEPA terminaux de 10 mois à 5 ans. Pour des conseils en conception de systèmes CVC pour salles blanches, des spécifications de filtres et un approvisionnement complet en produits de filtration G4, F7 à F9 et H13/H14, veuillez consulter notre site web.KLC International.
