Le choix entre un douche d'air et un boîte de passage Cela dépend de la source de contamination : les sas de décontamination permettent de décontaminer le personnel entrant en salle blanche, tandis que les sas de transfert assurent le transfert des matériaux. Pour être conformes à l’annexe 1 des BPF de l’UE et aux normes ISO, les installations de haute qualité doivent mettre en œuvre simultanément les deux systèmes.
Cet article aborde les distinctions opérationnelles, les exigences réglementaires de l'annexe I des BPF de l'UE, 10 scénarios B2B concrets, un organigramme de décision textuel et une analyse détaillée du coût total de possession (CTP). Architectes concepteurs de salles blanches, CVC Les consultants, les directeurs de l'assurance qualité (AQ) et les responsables des achats devraient lire ce guide.
Dans toute salle blanche, deux vecteurs principaux introduisent des particules : les opérateurs humains et les matériaux (matières premières, outillage et emballages). Comprendre comment isoler ces vecteurs est fondamental pour une conception efficace du contrôle de la contamination.
•Le vecteur humain (douche d'air) :L'être humain est un générateur de particules dynamique et très actif. Chaque minute, un opérateur de salle blanche perd des dizaines de milliers de cellules de peau, de fragments de cheveux et de particules cosmétiques. Même entièrement vêtu d'une combinaison spéciale pour salle blanche, le frottement des vêtements entraîne la perte de fibres synthétiques. La douche d'air est spécialement conçue pour limiter ce phénomène. En soumettant les opérateurs à des flux d'air à haute vitesse filtrés HEPA (25 m/s), elle élimine les fibres et la poussière des combinaisons avant leur entrée dans la zone propre.
•Le vecteur matériel (boîte de passage) :Les matériaux ne se débarrassent pas activement de leur peau ni de leurs poils, mais leurs emballages, palettes et surfaces accumulent d'importantes concentrations de poussières environnementales lors de l'entreposage et du transport. De plus, le passage des matériaux par les portes d'accès représente un risque opérationnel majeur. En effet, ces portes restent ouvertes pendant de longues périodes, perturbant les cascades de pression et permettant à l'air non traité de contourner le sas. Le sas de transfert résout ce problème grâce à une petite chambre de transfert interverrouillée. Il permet de déplacer des matériaux entre des pièces de classes de propreté différentes sans ouvrir les portes d'accès principales, préservant ainsi les différentiels de pression et isolant les poussières transportées par les matériaux.
Ces deux systèmes sont hautement spécialisés et résolvent des problèmes d'ingénierie totalement différents ; ils sont complémentaires, jamais interchangeables.
Pour les fabricants de produits pharmaceutiques, de dispositifs médicaux stériles et de biotechnologies avancées, la conformité à l'annexe 1 des BPF de l'UE (Fabrication de médicaments stériles) est juridiquement contraignante. L'annexe 1 révisée introduit des exigences strictes concernant les sas pour le personnel et les matériaux.
Sections 4.10 et 4.11 (Sas) :Le règlement impose que l'entrée du personnel et du matériel dans les zones propres se fasse par des sas séparés. Il stipule explicitement que ces sas doivent être équipés de portes à verrouillage afin d'empêcher leur ouverture simultanée et de préserver ainsi la cascade de pression.
Section 4.12 (Transfert de matériel) :Il est précisé que les sas de transfert et les trappes de manutention doivent être conçus et utilisés de manière à prévenir toute contamination des salles blanches de classe supérieure. Pour le transfert vers des salles blanches de classe A ou B, l'annexe 1 recommande fortement l'utilisation de sas de transfert dynamiques équipés d'une filtration HEPA active, d'un flux d'air unidirectionnel et de cycles de désinfection automatisés.
Habillage du personnel (Section 7) :Cela suggère que le nettoyage physique et l'élimination des particules (comme ceux fournis par les douches d'air) sont des éléments de soutien essentiels du processus de validation de l'habillage.
Les concepteurs d'installations B2B doivent trouver un équilibre entre conformité, risque de contamination et budget lors du choix d'une configuration.
Paramètre d'ingénierie | Option 1 : Boîte de passage uniquement | Option 2 : Douche d'air uniquement | Option 3 : Douche d’air et sas de transfert |
Cible principale | Matériaux / Outils uniquement | Personnel uniquement | Personnel et matériel |
Coût d'investissement typique | Faible (1 500 $ – 4 000 $) | Modéré (4 500 $ – 10 000 $) | Élevé (6 000 $ – 15 000 $ et plus combinés) |
Coût annuel d'entretien | Très faible (<200 $) | Modéré (300 $ – 800 $) | Modéré à élevé (500 $ – 1 000 $) |
Stabilité de la pression en salle blanche | Excellent (fuite minimale au niveau de la porte) | Mauvais (si les matériaux passent par les portes) | Parfait (isolation complète de la pression) |
Risque de contamination humaine | Haut (les robes ne sont pas pré-balayées) | Faible (les robes sont balayées à 25 m/s) | Négligeable (sécurité maximale) |
Risque de contamination des matériaux | Faible (transfert de matière isolé) | Haut (matériaux transportés par les portes) | Négligeable (sécurité maximale) |
Niveau de salle blanche recommandé | Classe ISO 8 (chambres turbulentes uniquement) | Zones de processus non critiques | Classe ISO 5–7 / Grade BPF A–C |
Utilisez la matrice de décision technique ci-dessous pour identifier l'équipement exact nécessaire à votre projet.
Ligne de remplissage/finition pharmaceutique aseptique (norme BPF A/B) :Douche d'air et sas de transfert dynamique. Les opérateurs doivent passer par une douche d'air en acier inoxydable 304 avec double verrouillage des portes. Les matériaux doivent être introduits par un sas dynamique H14. boîte de transfert à filtre HEPA doté de ports de stérilisation VHP (peroxyde d'hydrogène vaporisé) intégrés.
Baie de lithographie pour semi-conducteurs (classe ISO 3/5) :Douche de décontamination et sas de transfert dynamique. Les douches de décontamination à haute vitesse avec barres ionisantes intégrées sont obligatoires pour neutraliser l'électricité statique sur les combinaisons de protection. Les plaquettes doivent traverser un sas de transfert dynamique blindé contre les décharges électrostatiques et équipé de ventilateurs à très faibles vibrations.
Ligne de conditionnement de produits alimentaires secs (classe ISO 8) :Sas de décontamination et boîte de transfert statique. Le sas de décontamination élimine les poussières de farine ou de sucre des opérateurs. Les rouleaux d'emballage en carton sont transférés via une boîte de transfert statique standard équipée de lampes UV-C intégrées pour détruire les levures et les spores de moisissures.
Laboratoire de biosécurité animale (BSL-3) :Le dispositif comprend une douche de décontamination et un sas de transfert étanche aux gaz. La douche de décontamination sert de barrière de décontamination d'urgence. Les matériaux doivent transiter par un sas de transfert spécialisé et hermétique, équipé d'un système de stérilisation par autoclave ou de brumisation de biocide.
Pharmacie de préparation magistrale hospitalière (USP 797/800) :Douche d'air et sas de transfert dynamique à pression négative. Afin de prévenir l'exposition aux médicaments oncologiques dangereux, les opérateurs utilisent une douche d'air localisée, tandis que les produits transitent par un sas de transfert dynamique conçu pour le confinement par pression négative.
Assemblage d'écran plat (classe ISO 6) :Le système comprend à la fois un sas de décontamination et un sas dynamique. Un trafic important de personnel nécessite des sas de décontamination multi-personnes. Les supports en verre sont transférés par des sas dynamiques à convoyeur à rouleaux spécialisés.
Laboratoire de recherche et développement sur les matériaux universitaires (classe ISO 7) :Douche de décontamination et sas de transfert statique. Une douche de décontamination standard en acier inoxydable 304, économique et adaptée aux chercheurs, associée à un sas de transfert statique standard pour les transferts de produits chimiques et de substrats.
Moulage par injection de dispositifs médicaux (classe ISO 8) :Sas de transfert et douche d'air standard. La douche d'air standard gère les transitions du personnel. Les inserts de moules et les résines plastiques brutes pénètrent par un sas de transfert fixé au sol, permettant ainsi le passage des transpalettes.
Usinage de précision aérospatial (classe ISO 7) :Douche de soute et douche standard. Les éléments structuraux en aluminium, volumineux et lourds, nécessitent une douche de soute à double porte avec rails de plancher renforcés. Les opérateurs utilisent une douche de personnel séparée et dédiée.
Usine de formulation de produits cosmétiques (classe ISO 8) :Sas de décontamination et boîte de transfert statique. Le sas de décontamination élimine les moisissures et les levures présentes sur les vêtements du personnel. Les ingrédients et les bocaux sont introduits par une boîte de transfert statique en acier inoxydable équipée de lampes UV-C haute intensité.
Les acheteurs B2B doivent évaluer les équipements de salles blanches au-delà du prix d'achat initial. Le tableau ci-dessous analyse les coûts typiques du cycle de vie sur 5 ans. KLC-Sas de décontamination et sas de transfert conçus à cet effet.
•Dépenses d'investissement (CapEx) :Une douche de décontamination KLC de haute qualité coûte entre 4 500 et 8 000 $, tandis qu'un sas de transfert statique coûte entre 1 200 et 2 500 $. Un sas de transfert dynamique avec filtre HEPA coûte en moyenne entre 3 000 et 5 500 $.
•Consommation d'énergie :Les sas de décontamination KLC sont équipés de moteurs à haut rendement qui fonctionnent uniquement pendant le cycle de soufflage de 15 secondes, ce qui permet de minimiser les coûts d'électricité (environ 50 à 100 $ par an). Les sas de transfert dynamiques utilisent des ventilateurs EC continus à faible consommation, pour un coût d'électricité d'environ 80 à 150 $ par an.
•Remplacement des filtres :Les sas de décontamination nécessitent le nettoyage/remplacement du préfiltre tous les 2 mois (20 $) et le remplacement du filtre HEPA tous les 3 ans (300 $). Les sas de transfert dynamiques nécessitent le remplacement du filtre HEPA tous les 2 à 3 ans (200 $). Les sas de transfert statiques ne comportent pas de filtre à air et nécessitent uniquement le remplacement de la lampe UV tous les 12 mois (50 $).
•Validation et recertification :Le coût annuel des tests d'intégrité du PAO et de l'étalonnage de la vitesse de l'air est d'environ 150 $ par unité.
Non. Bien qu'un sas de transfert soit équipé de lampes UV-C ou d'un système de filtration HEPA dynamique, il s'agit d'une petite chambre close conçue uniquement pour le transfert de matières inanimées. Les vêtements de salle blanche doivent être décontaminés pendant qu'ils sont portés, ce qui requiert le jet d'air multidirectionnel à haut débit et à haute vitesse d'une douche de décontamination. Tenter de décontaminer des vêtements à l'intérieur d'un sas de transfert est matériellement impossible et contrevient aux protocoles d'entrée des BPF et des normes ISO.
Oui. L'annexe 1 des BPF de l'UE exige que tout sas ou trappe de transfert desservant une salle blanche soit équipé d'un système de verrouillage empêchant l'ouverture simultanée des deux portes. Cette exigence est essentielle pour maintenir la pression d'air en cascade entre les différentes classes de propreté des salles blanches et empêcher l'air ambiant non traité de pénétrer directement dans la zone propre.

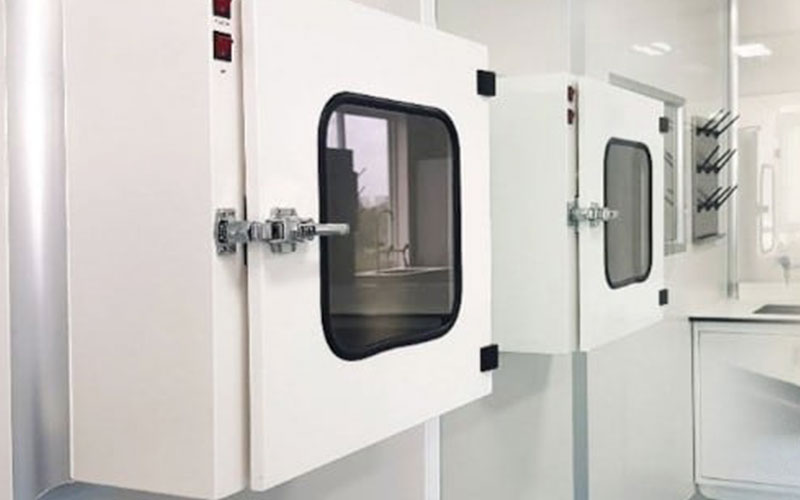

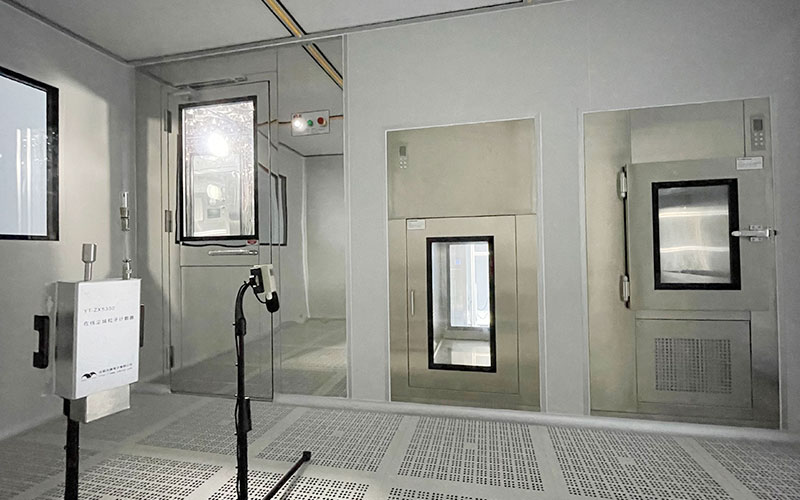

Un sas de transfert statique est une enceinte non ventilée utilisée pour le transfert de matériaux entre deux pièces de classes de propreté similaires. Son fonctionnement repose exclusivement sur l'isolation physique et des lampes UV-C. Un sas de transfert dynamique, quant à lui, est équipé d'un ventilateur intégré et d'un filtre HEPA qui assure une circulation continue d'air laminaire propre à l'intérieur de l'enceinte. Il agit comme un sas actif, éliminant 99,99 % des particules en suspension dans l'air et maintenant une pression positive, condition nécessaire aux transferts vers les zones de classe A ou B.
Bien que non strictement exigée par la norme ISO 14644-1, l'installation d'un sas de décontamination est fortement recommandée dans les salles blanches de classe ISO 8, notamment pour les établissements à forte fréquentation. Ce sas constitue une barrière psychologique qui renforce le respect des protocoles de salle blanche, tout en éliminant physiquement les fibres textiles les plus lourdes et les peluches avant l'entrée, ce qui réduit considérablement la charge de poussière sur les filtres HEPA au plafond et prolonge leur durée de vie.
Un sas de transfert à filtration HEPA (dynamique) maintient les différentiels de pression grâce à une conception optimisée du flux d'air et à des joints de porte étanches. Une fois fermé, des joints en silicone assurent l'étanchéité du sas. Le ventilateur interne aspire l'air à travers un préfiltre, le fait passer à travers un filtre HEPA H14 dans le sas, puis l'évacue par des registres réglables. Ceci crée une barrière de surpression interne égale ou supérieure à la pression de la salle de contrôle, empêchant ainsi les transferts d'air entre les salles.
L'absence de sas de décontamination dans une salle blanche ISO classe 5 ou 6 entraîne une accumulation rapide de particules sur les surfaces de travail et les produits. Sans balayage d'air, les opérateurs transportent des cheveux, des cellules de peau et des fibres de vêtements directement dans la zone propre. Ceci augmente considérablement les taux de rebut des produits, contamine les plaquettes électroniques sensibles ou les produits pharmaceutiques stériles et contraint le système de climatisation principal à fonctionner davantage, ce qui provoque un colmatage rapide et un remplacement prématuré des coûteux filtres HEPA de plafond.
Le choix dépend de la taille des articles à manipuler. Un sas de décontamination standard est conçu pour l'entrée individuelle du personnel. Un sas de décontamination pour marchandises est doté d'une entrée à double porte plus large (souvent avec portes coulissantes automatisées ou rideaux à lanières en PVC) et d'un sol renforcé de plain-pied, sans seuil. Cette conception permet de faire passer directement des transpalettes lourds, des chariots de manutention volumineux et des matériaux encombrants à travers la chambre de soufflage d'air à haute vitesse.
L'entretien essentiel comprend : le nettoyage hebdomadaire de l'intérieur en acier inoxydable avec de l'IPA à 70 % ; l'inspection mensuelle du mécanisme de verrouillage des portes pour s'assurer que les deux portes ne peuvent pas s'ouvrir simultanément ; la mesure semestrielle de la vitesse du flux d'air laminaire (qui devrait être d'environ 0,45 m/s) ; et le test annuel des aérosols PAO du filtre HEPA pour vérifier l'absence de fuites de média ou de contournements de joint.
KLC minimise le coût total de possession grâce à une ingénierie de haute efficacité. Nos sas de décontamination sont équipés de capteurs photoélectriques intelligents qui activent les ventilateurs haute puissance uniquement lorsqu'un opérateur est détecté, ce qui permet de réaliser des économies d'énergie. Nous utilisons des moteurs de ventilateurs EC haute fiabilité dans nos sas de transfert dynamiques, qui consomment jusqu'à 50 % d'énergie en moins que les moteurs à courant alternatif standard. De plus, nos systèmes de filtration à deux étages utilisent des préfiltres lavables et économiques afin de maximiser la durée de vie de nos filtres HEPA H14 haut de gamme.
Oui. Les automates programmables de pointe de KLC sont équipés de bornes Modbus ou à contact sec permettant à nos sas de décontamination et boîtes de transfert de se connecter directement au système de gestion technique du bâtiment (GTB) de votre installation. Ceci permet une surveillance en temps réel des pertes de charge des filtres, de l'état d'ouverture/fermeture des portes, des alarmes de verrouillage et du fonctionnement des ventilateurs, directement depuis votre salle de contrôle.
Une stratégie efficace de contrôle de la contamination en salle blanche doit prendre en compte les particules transportées par le personnel et les matériaux. Grâce aux douches de décontamination à haute vitesse de KLC pour les opérateurs et aux sas de transfert de matériaux à filtration HEPA dynamique, votre installation garantit une conformité totale aux normes BPF européennes (Annexe 1) et ISO.
Contactez KLC International dès aujourd'hui pour personnaliser votre suite d'équipements de contrôle de la contamination chez KLC International.
