Ce complet équipement de salle blanche La liste de contrôle décrit les exigences techniques critiques de l'ISO 5 à l'ISO 8, en cartographiant la filtration terminale (FFU/boîtes HEPA), systèmes d'entrée du personnel (douches de décontamination, armoires à vêtements), transferts de matériel (boîtes de transfert) et postes de travail propres avec des normes d'ingénierie spécifiques et des quantités relatives selon la classification ISO.
Cet article technique décrit les machines, les dispositifs de confinement et les équipements auxiliaires essentiels à la mise en place d'une salle blanche pleinement fonctionnelle et conforme à la norme ISO 14644-1. Nous présentons un tableau récapitulatif des classes ISO 5 à 8, détaillons la distinction entre les configurations minimales et recommandées et mettons en lumière les éléments auxiliaires souvent négligés. Ce guide s'adresse aux chefs de projet de construction de salles blanches, aux responsables des achats industriels et aux spécialistes de l'assurance qualité des secteurs de la biotechnologie, de la pharmacie, des dispositifs médicaux et de la microélectronique.

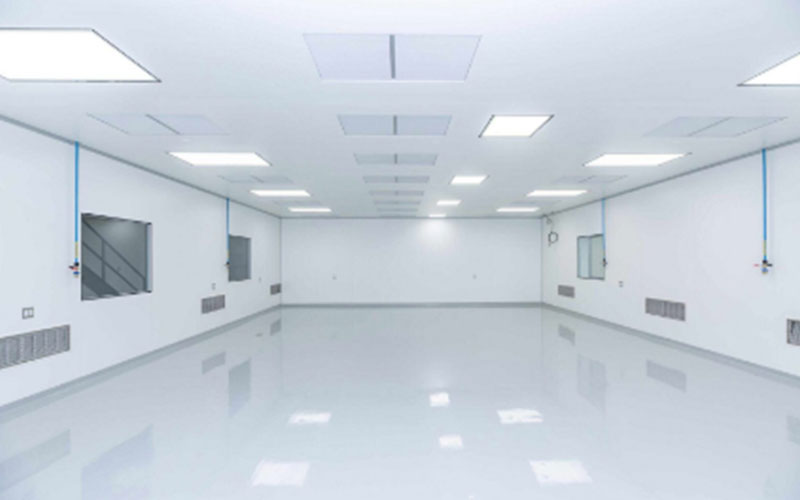

Une salle blanche certifiée n'est pas simplement une pièce équipée de filtres à haute efficacité ; c'est un système intégré conçu pour contrôler les particules en suspension dans l'air, la contamination microbienne, la température, l'humidité et la pression différentielle. Pour garantir la conformité en conditions opérationnelles, une salle blanche repose sur une hiérarchie de contrôle systémique :
Filtration dynamique de l'air (barrière primaire) :L'obtention du niveau de propreté cible repose sur la recirculation et la filtration de volumes importants d'air à travers des filtres HEPA ou ULPA. Ceci est réalisé grâce à des unités de filtration à ventilation forcée (FFU) ou des caissons de filtration HEPA passifs.

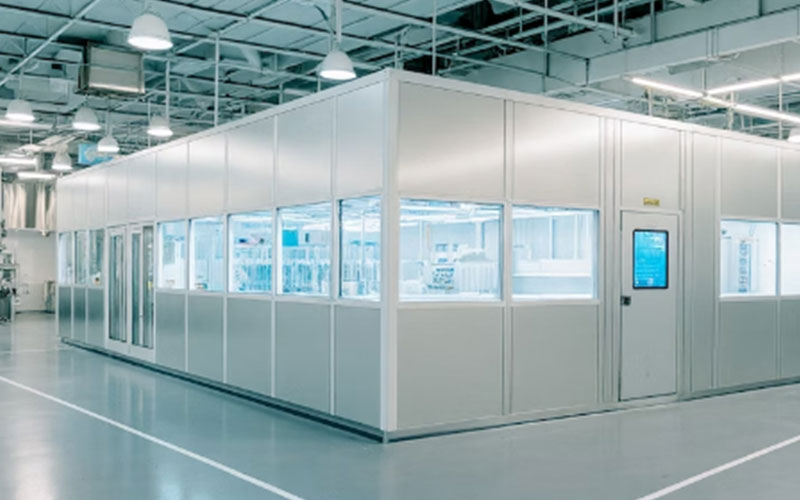

Confinement physique (la barrière secondaire) :Les panneaux muraux modulaires pour salles blanches, les fenêtres affleurantes à double vitrage et les systèmes de portes hermétiquement scellés constituent des barrières physiques empêchant la pénétration d'air non conditionné et contaminé provenant des couloirs environnants.
Interfaces de contrôle du personnel et du matériel (la barrière tertiaire) :Les humains et les matières premières sont les principales sources de contamination dans les salles blanches. Par conséquent, les interfaces d'entrée et de sortie — telles que les sas de décontamination, les armoires à vêtements, les stations de lavage des mains et les sas de transfert de matières — sont essentielles pour neutraliser les particules émises avant que la contamination n'atteigne la zone de production contrôlée.
Le tableau ci-dessous présente les configurations d'équipement requises, optionnelles et recommandées pour les salles blanches de classe ISO 5 à classe ISO 8, avec les spécifications techniques standard.
Type d'équipement | Classe ISO 5 (Classe 100) | Classe ISO 6 (Classe 1000) | Classe ISO 7 (Classe 10 000) | Classe ISO 8 (Classe 100 000) | Spécifications techniques et normes d'ingénierie |
Unité de filtration du ventilateur (FFU) | Requis (Couverture du plafond de 30 % à 60 %) | Requis (Couverture du plafond de 15 % à 30 %) | Hautement recommandé (couverture de 5 % à 15 %) | Facultatif (Couverture de 1 % à 5 % ; possibilité d'utiliser des boîtes HEPA) | Moteur EC sans balais, commande de groupe RS485, bruit ≤53 dB(A), efficacité de filtrage ≥99,995% à 0,3 µm (H14). |
Boîte à filtre HEPA | Facultatif (uniquement si l'alimentation provient d'une centrale de traitement d'air haute pression) | Facultatif | Hautement recommandé (préféré pour les systèmes passifs) | Requis (ou FFU ; assure la filtration terminale) | Amortisseur mécanique étanche à l'air, joint en gel ou en néoprène à bord tranchant, port de test PAO intégré. |
Douche d'air | Requis (à l'entrée principale du personnel) | Requis (à l'entrée principale du personnel) | Hautement recommandé (essentiel en cas de forte affluence) | Facultatif (recommandé pour la manipulation de poudres) | Conception de buse à double soufflage, vitesse ≥20 m/s, filtration HEPA H14, verrouillage électronique de la porte. |
Boîte de passage | Requis (pour tous les transferts de matériel) | Requis | Requis (pour la limite propre/sale) | Requis (pour les entrées provenant de zones non propres) | Verrouillage électronique/mécanique, revêtement SS304, fenêtre à double vitrage affleurante ; purge UV et HEPA en option. |
Cabine à flux laminaire | Hautement recommandé (pour micro-assemblage/remplissage) | Hautement recommandé (pour la zone ISO 5 localisée) | Hautement recommandé (pour mettre à niveau le poste de travail local) | Facultatif (crée une zone propre localisée) | Surface de travail SS304, filtration HEPA, flux vertical ou horizontal, vitesse 0,45 m/s ± 20 %. |
Armoire de biosécurité | Requis (en cas de manipulation de risques biologiques/pathogènes) | Requis (en cas de manipulation de matières biologiques dangereuses) | Requis (en cas de manipulation de matières biologiques dangereuses) | Requis (en cas de manipulation de matières biologiques dangereuses) | Classe II Type A2/B2, 70 % de recirculation/30 % d'échappement (A2), filtration ULPA, certifié NSF/ANSI 49. |
Cabine de pesage et de distribution | Requis (pour le pesage des API et des poudres) | Requis (pour le pesage de poudre) | Hautement recommandé (en cas de distribution de produits chimiques) | Facultatif (dépend du risque lié au matériau) | Zone de travail en acier inoxydable 316L, confinement à pression négative (-15 Pa), purge d'échappement à 10 %, confinement OEL <1 µg/m³. |
Porte hermétique | Requis (à double joint, pivotant ou coulissant) | Requis | Requis | Requis | Cadre en acier affleurant, joints d'étanchéité périphériques en caoutchouc, capacité d'interverrouillage, acier laminé à froid de 1,2 mm. |
Armoire à vêtements | Requis (avec filtration HEPA et lampe UV) | Requis (avec filtre HEPA et UV) | Requis (avec filtre HEPA et UV) | Requis (armoire standard en acier inoxydable ou HEPA) | Corps en acier inoxydable 304, flux laminaire vertical HEPA H14, lampe germicide UV, surveillance de la pression différentielle. |
Station de lavage et de séchage mains libres | Requis (À l'entrée : robinet automatique et sèche-linge HEPA) | Requis (à l'entrée) | Requis (à l'entrée) | Hautement recommandé (près du vestiaire) | Eau activée par le pied/capteur, distributeur automatique de savon liquide, sèche-mains haute vitesse à filtre HEPA (≤15s). |
Dispositif d'auto-purification | Inutile (repose sur des matrices FFU) | Facultatif (pour une récupération rapide des particules) | Hautement recommandé (pour les zones de nettoyage temporaires/mobiles) | Hautement recommandé (Nettoyage et récupération mobiles) | Filtration multi-étapes (G4 + F8 + H14), roulettes, vitesse du ventilateur réglable, débit d'air jusqu'à 2000 m³/h. |
Lors de l'établissement du budget d'un projet de salle blanche, les équipes d'ingénierie sont souvent tentées d'installer la « configuration minimale » qui satisfait aux exigences réglementaires en matière de comptage de particules lors de la validation initiale (état « au repos »). Cependant, cette configuration minimale peut entraîner des défaillances opérationnelles en conditions réelles d'utilisation, lorsque le personnel se déplace et libère des particules.
•Le risque de configuration minimal :Dans une configuration minimale, une salle blanche de classe ISO 7 peut reposer uniquement sur des caissons de filtration HEPA passifs alimentés par une centrale de traitement d'air, avec des portes battantes manuelles et un simple sas de transfert passif. Bien que cette configuration puisse satisfaire aux exigences d'un test de comptage de particules en salle vide, l'absence de douche de décontamination signifie que le personnel y pénètre en transportant des peluches. L'absence de lavage automatique sans contact favorise le dépôt de résidus de savon et d'humidité dans le vestiaire. De plus, le réglage manuel de l'air dans les systèmes passifs ne permet pas de compenser les pics de particules localisés, ce qui entraîne des pertes de rendement et une contamination des lots.
•L'avantage de la configuration recommandée :L'investissement dans la configuration recommandée comprend l'installation d'unités de filtration frontale (FFU) à moteur EC actif avec commandes de groupe numériques, d'un sas de décontamination à double flux à l'entrée principale et de sas de transfert dynamiques à filtration HEPA. Le système FFU numérique ajuste automatiquement le débit d'air pour compenser les concentrations particulaires localisées. Le sas de décontamination élimine la poussière des vêtements des opérateurs avant leur entrée, et les sas de transfert dynamiques purifient en continu les surfaces des matériaux avec de l'air filtré HEPA lors des transferts. Cette approche globale garantit un fonctionnement optimal de la salle blanche, même lors des pics de production.
Bien que les filtres terminaux massifs et les sas de décontamination reçoivent la plus grande attention, deux composants essentiels sont fréquemment négligés, ce qui entraîne une contamination inattendue :
Armoires à vêtements à filtre HEPA :Les blouses de salle blanche (combinaisons, cagoules, surchaussures) sont fabriquées en fibres synthétiques à faible pelotement, mais elles peuvent néanmoins accumuler de la poussière en suspension dans l'air lorsqu'elles sont suspendues dans la salle d'habillage. Une armoire standard en acier inoxydable permet aux particules de se déposer sur la surface extérieure des vêtements. Une armoire à vêtements équipée d'un filtre HEPA aspire en continu les blouses suspendues grâce à un flux laminaire vertical d'air pur, tandis qu'une lampe germicide UV intégrée désinfecte le tissu, garantissant ainsi que les blouses restent parfaitement stériles et exemptes de particules jusqu'à leur utilisation.
Lavage mains libres et sèche-mains HEPA haute vitesse :La peau humide, lorsqu'on la frotte, perd des millions de cellules épithéliales (squames). S'habiller avec les mains humides ou utiliser des essuie-mains en papier classiques (qui libèrent une grande quantité de fibres de cellulose) favorise la contamination. Les salles blanches doivent être équipées de stations de lavage sans contact, activées par capteur, et de sèche-mains haute vitesse dotés de filtres HEPA. Ces sèche-mains sèchent complètement les mains en moins de 15 secondes grâce à de l'air stérile, éliminant ainsi la contamination par les fibres de papier et minimisant la dissémination biologique.
S’approvisionner en équipements de salles blanches auprès de plusieurs fournisseurs non coordonnés peut engendrer des problèmes de compatibilité mécanique, des finitions esthétiques inégales et des processus de validation complexes. KLC International propose une gamme complète et intégrée de machines pour salles blanches, fournissant tous les éléments de la liste de contrôle principale :
•Correspondance technique à source unique :Tous les équipements KLC sont conçus selon des normes de conception uniformes. Par exemple, les sas de transfert, les douches de décontamination et les portes hermétiques KLC présentent des finitions brossées en acier inoxydable 304 ou 316L assorties (Ra < 0,4 µm) et des interfaces électroniques intégrées, assurant une compatibilité mécanique et électronique sans faille.
•Systèmes de contrôle avancés :Les portes de salles blanches, les sas de décontamination et les passe-plats KLC sont équipés de microprocesseurs PLC de pointe avec affichage LED intégré. Ils prennent en charge les interverrouillages électroniques, les temporisations d'ouverture de porte personnalisables et les commandes de déverrouillage d'urgence pour la sécurité des occupants.
•Validation et audits simplifiés :En s'approvisionnant auprès de KLC, les responsables d'installations reçoivent un dossier complet de documents de certification d'usine, comprenant notamment les certificats d'étanchéité des filtres HEPA, les schémas de câblage électrique et les rapports de composition chimique des matériaux. Cette documentation consolidée simplifie les protocoles de validation DQ/IQ/OQ et garantit le bon déroulement des audits de conformité aux normes ISO, FDA et BPF.
Une salle blanche de classe ISO 8 présente une tolérance aux particules relativement élevée (3 520 000 particules/m³ pour les particules ≥ 0,5 µm), ce qui signifie que le volume d'air ambiant peut facilement diluer et filtrer les poussières de surface introduites par le personnel. En revanche, les salles blanches de classes ISO 5 et 6 ont des tolérances aux particules extrêmement faibles ; la présence d'un seul opérateur portant des vêtements poussiéreux peut entraîner une contamination immédiate. Les jets d'air à haute vitesse (≥ 20 m/s) d'une douche de décontamination sont nécessaires pour éliminer les particules des vêtements de protection avant l'entrée.
Un sas de transfert statique est une chambre de transfert passive à double porte équipée d'un système de verrouillage électronique/mécanique, conçue pour le transfert de matériaux entre salles de propreté similaire. Un sas de transfert dynamique est doté d'un ventilateur intégré et d'un filtre HEPA terminal. Lorsque du matériau est introduit et que la porte est fermée, l'appareil effectue un cycle de purge automatique avec filtration HEPA afin d'éliminer toute particule de surface avant l'ouverture de la porte opposée, protégeant ainsi les salles blanches de classe supérieure contre la contamination croisée.
Un dispositif d'auto-épuration est une unité de filtration d'air mobile et autonome, montée sur roulettes et équipée de filtres primaires, intermédiaires et HEPA. Il permet de rétablir rapidement le niveau de propreté des salles blanches après maintenance ou d'élever temporairement le niveau de propreté d'une zone spécifique. Il est particulièrement efficace pour le confinement localisé des particules dans les salles blanches ISO 7 et 8 lors de procédés temporaires à fortes émissions.
Les essuie-mains en papier standard sont fabriqués à partir de fibres de pâte de bois pressées, qui libèrent des millions de particules de cellulose lorsqu'elles sont déchirées ou frottées contre la peau, ce qui en fait une source importante de contamination des salles blanches. Les seules alternatives acceptables sont les sèche-mains sans contact à haute vitesse équipés de filtres HEPA intégrés, ou les lingettes en polyester continu, non pelucheuses, spécialement conçues pour les salles blanches.
Une enceinte de biosécurité de classe II type A2 est un poste de travail spécialisé qui protège l'opérateur, l'environnement et le produit. Elle utilise un flux d'air laminaire descendant filtré HEPA pour protéger le produit, aspire l'air ambiant afin de créer une barrière d'entrée frontale pour protéger l'opérateur, et recycle 70 % de l'air tout en en évacuant 30 % à travers un filtre HEPA pour protéger l'environnement. Son utilisation est obligatoire lors de la manipulation de matières biologiques dangereuses, d'ADN recombinant ou d'agents pathogènes à risque faible à modéré dans les salles blanches pharmaceutiques et cliniques.
Non. Les portes commerciales standard ne possèdent pas l'étanchéité et la propreté de construction requises pour les salles blanches. Les portes de salles blanches doivent être plates et affleurantes (pour éliminer les rebords où s'accumule la poussière), construites en acier non poreux revêtu de poudre ou en acier inoxydable, et équipées de joints en caoutchouc continus et de joints de bas de porte automatiques pour maintenir les différentiels de pression et empêcher les fuites d'air.
Les dispositifs de verrouillage électronique des portes empêchent l'ouverture simultanée de deux portes adjacentes dans un sas ou une salle d'habillage. Ceci préserve l'étanchéité de la salle blanche, empêchant l'air contaminé extérieur de contourner le sas et de pénétrer dans la salle blanche, et garantit que le personnel respecte les protocoles de décontamination ou d'habillage requis avant de poursuivre.
Les sèche-mains pour salles blanches KLC sont équipés d'un système de filtration à double étage : un préfiltre G4 initial capture la poussière ambiante, suivi d'un filtre HEPA H14 de qualité médicale qui retient 99,995 % des particules jusqu'à 0,3 micron. Ce système garantit la stérilité totale du jet d'air à haute vitesse dirigé vers les mains de l'opérateur, évitant ainsi toute recontamination de la peau lavée.
La conception d'une salle blanche conforme aux normes ISO 5 à ISO 8 en conditions opérationnelles exige une liste de contrôle systématique des équipements. Se contenter du minimum requis accroît les risques de contamination. Pour préserver vos rendements de production et garantir des certifications réglementaires sans encombre, investissez systématiquement dans une configuration complète incluant des unités de filtration en continu (FFU) actives, des sas de décontamination automatisés, des systèmes d'entrée sans contact et des sas de transfert à filtration HEPA.
Pour une salle blanche fiable et performante, faites appel à KLC International. Nous fabriquons en interne l'ensemble des équipements pour salles blanches, garantissant ainsi la compatibilité mécanique, structurelle et électronique de l'ensemble de vos installations. Visitez notre site web.KLC À l'international, téléchargez nos catalogues de produits complets, accédez aux fiches techniques des équipements et consultez nos ingénieurs en conception de salles blanches.
