A armoire propre filtrée HEPA prévient la contamination des vêtements de salle blanche dans les vestiaires en rinçant continuellement l'armoire de rangement avec un flux d'air laminaire filtré HEPA de classe H14, en maintenant une pression positive de classe ISO 5 pour isoler les vêtements du dépôt de particules ambiantes.
Cet article décrit le fonctionnement des vestiaires à filtration HEPA, les risques liés au stockage conventionnel des vêtements, les spécifications techniques et leur intégration stratégique dans différents secteurs. Les concepteurs de salles blanches, les responsables de l'assurance qualité et les directeurs d'exploitation trouveront dans ce guide des éléments essentiels pour optimiser les protocoles des vestiaires et les barrières de contamination.

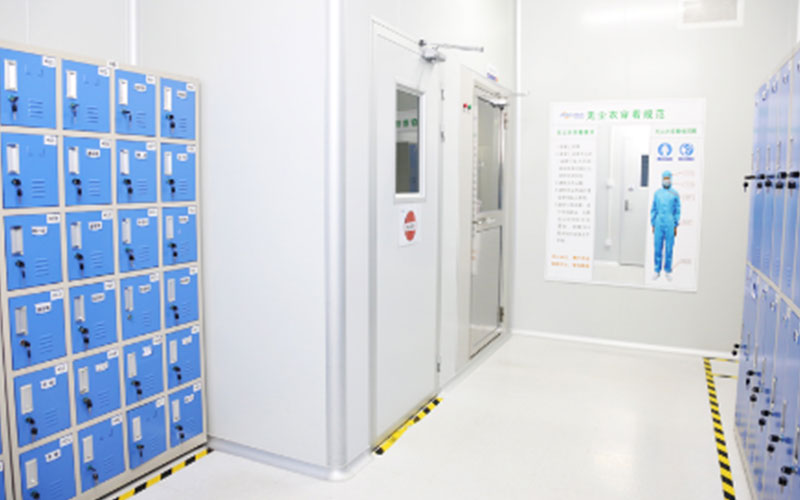

Section 1 : La vulnérabilité des vestiaires : pourquoi le stockage conventionnel des vêtements échoue
Dans toute salle blanche, le facteur humain représente la principale source de contamination particulaire et microbienne. Si les opérateurs portent des vêtements de salle blanche spécifiques – combinaisons, cagoules et bottes – pour retenir les squames et les cheveux, le stockage et l'enfilage de ces vêtements constituent souvent un point faible. Les vestiaires sont généralement conçus comme des zones tampons de transition, c'est-à-dire qu'ils présentent des niveaux de propreté inférieurs à ceux des salles blanches principales (par exemple, un vestiaire de classe ISO 7 desservant un atelier de production de classe ISO 5).
Lorsque les vêtements de salle blanche sont stockés dans des armoires standard non ventilées, ils sont exposés à l'air ambiant des vestiaires. Au fil du temps, des particules en suspension, de la poussière et des micro-organismes présents dans l'air se déposent sur leur surface extérieure. Lorsqu'un opérateur enfile une combinaison pré-contaminée, ces particules sont directement introduites dans l'environnement de production ultra-propre, ce qui compromet l'efficacité du protocole d'habillage. L'électricité statique, fréquente dans les tissus synthétiques utilisés en salle blanche, aggrave ce problème en attirant activement les microparticules. Par conséquent, il est essentiel de maintenir la propreté des vêtements pendant leur stockage afin d'éviter toute recontamination avant leur utilisation.
L'armoire à vêtements propre à filtration HEPA (également appelée armoire à vêtements pour salle blanche) résout le problème de recontamination grâce à une filtration active continue et une pression positive. Le système fonctionne selon un principe de recirculation ou de flux laminaire unique.
Admission et préfiltration de l'air : Un ventilateur centrifuge robuste aspire l'air de la salle d'habillage et l'injecte par le bas ou le haut de l'armoire. L'air traverse un préfiltre primaire à panneaux de classe G4 qui retient les grosses particules (≥ 5,0 µm), protégeant ainsi le filtre secondaire haute efficacité et prolongeant sa durée de vie.
Pressurisation et H14 Filtration HEPALe ventilateur force l'air préfiltré dans une chambre de distribution, assurant une répartition uniforme de la pression. L'air est ensuite acheminé à travers un filtre HEPA (filtre à air à haute efficacité pour les particules). KLC utilise des filtres HEPA H14 de qualité supérieure, offrant une efficacité de 99,995 % pour les particules de 0,3 μm.
Distribution du flux d'air laminaire : L'air ultra-propre est diffusé soit de haut en bas (flux laminaire vertical), soit d'arrière en avant (flux laminaire horizontal) sur les vêtements suspendus. Ce flux d'air laminaire se déplace à une vitesse contrôlée de 0,3 à 0,45 m/s, éliminant en continu les particules libérées lors de la manipulation des vêtements.
Barrière de surpression : L’air étant continuellement insufflé dans l’armoire, la pression interne reste supérieure à celle de la salle d’habillage. Lorsqu’un opérateur ouvre la porte pour prendre une tenue, la surpression interne expulse l’air purifié, empêchant physiquement l’entrée d’air ambiant non filtré.
Pour évaluer le retour sur investissement des armoires à vêtements pour salles blanches, les responsables d'installations doivent comparer leurs paramètres d'ingénierie aux systèmes de stockage conventionnels.
Indicateur de performance | Armoire à vêtements standard | Armoire propre à filtre HEPA |
Propreté de l'air intérieur | Non classifié (correspond à l'air ambiant) | Classe ISO 5 (équivalent à la classe 100) |
Concentration de particules (≥0,5 μm) | >352 000 particules/m³ | <3 520 particules/m³ |
Risque de contamination microbienne | Élevé (sensible aux moisissures/spores) | Négligeable (rinçage HEPA récurrent + UV) |
Accumulation électrostatique (ESD) | Élevée (friction du tissu synthétique) | Contrôlé (via des barres ionisantes optionnelles) |
Fréquence typique de lavage des vêtements | Toutes les 1 à 2 entrées | Toutes les 3 à 5 utilisations (prolonge la durée de vie du tissu) |
Investissement relatif en capital | Ligne de base |
|
Impact opérationnel sur le rendement des salles blanches | Imprévisible (taux de rebut élevés) | Confinement stable et validé |

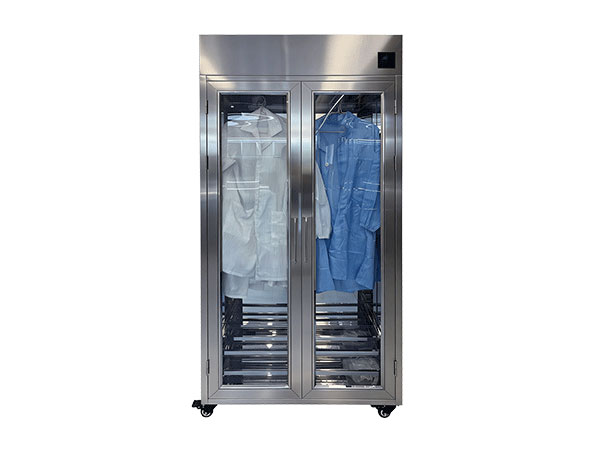

Les armoires KLC Clean Wardrobes sont conçues pour résister aux protocoles d'assainissement industriels rigoureux tout en offrant des performances aérodynamiques stables.
•Matériau de structure :Fabriqué entièrement en acier laminé à froid avec revêtement en poudre électrostatique ou en acier inoxydable de qualité supérieure SUS 304/SUS 316. L'acier inoxydable est fortement recommandé pour les applications pharmaceutiques et biotechnologiques en raison de sa résistance supérieure à la désinfection régulière au dioxyde de chlore ou à l'alcool isopropylique (IPA).
•Étanchéité et portes à double paroi :Les portes sont disponibles en verre trempé transparent haute résistance ou en rideaux à lanières en PVC antistatique. Les portes en verre trempé sont dotées de joints magnétiques assurant une étanchéité parfaite une fois fermées.
•Puissance aérodynamique :Conçu pour assurer plus de 100 renouvellements d'air par heure (ACH) à l'intérieur de l'armoire, permettant une auto-purification rapide en moins de 60 secondes après l'ouverture de la porte.
•Orifice d'injection d'aérosol :Doté d'un port de test PAO/DOP intégré pour faciliter les tests de résistance aux aérosols, permettant une certification aisée de l'intégrité du filtre HEPA conformément à la norme ISO 14644-3.
•Assainissement intégré :Il est doté de lampes germicides UV-C intégrées avec des dispositifs de sécurité programmables qui coupent la lumière UV lorsque les portes sont ouvertes, protégeant ainsi les opérateurs.
•Gestion statique :Des souffleurs ionisants intégrés en option neutralisent en continu les charges statiques sur les combinaisons de salle blanche, empêchant ainsi les décharges électrostatiques (ESD) et l'attraction passive de la poussière.
•Industrie pharmaceutique et biotechnologique (normes BPF A/B/C) :Les armoires de rangement doivent être fabriquées en acier inoxydable SUS 304 ou SUS 316L et être équipées d'un système de ventilation à flux laminaire vertical dynamique et d'une désinfection UV-C. Elles doivent faire l'objet de tests PAO réguliers afin de vérifier l'intégrité des filtres H14. Les vestiaires à flux laminaire dynamique de KLC maintiennent une barrière aseptique, empêchant ainsi le dépôt de spores bactériennes sur les blouses.
•Semiconducteurs et microélectronique (classes ISO 3 à 5) :L'objectif principal est le contrôle de l'électricité statique et des particules. Les armoires doivent être équipées de barres ionisantes permanentes, de bornes de mise à la terre et de filtres à air à très faible pénétration (ULPA) de classe U15 (efficacité de 99,9995 % à 0,12 μm) pour éliminer les particules submicroniques.
•Transformation des aliments et conditionnement aseptique (classe ISO 7 à 8) :Les armoires doivent privilégier les préfiltres résistants à l'humidité et les filtres HEPA à haute humidité pour gérer les environnements de lavage humides des salles blanches tout en empêchant la formation de moisissures sur les vêtements de travail.
Une armoire standard est un espace statique et non ventilé. Elle emprisonne l'air chargé de particules et de contaminants biologiques. À chaque ouverture de porte, l'air ambiant de la cabine d'essayage – riche en poussière, squames et fibres textiles – pénètre dans l'armoire et se dépose sur les vêtements rangés. Les vêtements de salle blanche sont très sensibles à l'électricité statique et attirent les particules comme des aimants. Sans filtration HEPA active, pression positive et flux d'air laminaire, leur propreté se dégrade lorsqu'ils sont suspendus, ce qui entraîne un taux de contamination élevé lors de leur transfert en zone de production.
La durée de vie du filtre HEPA H14 principal dans une armoire propre est généralement de 24 à 36 mois, selon l'environnement. Cette durée de vie dépend fortement de l'entretien régulier du préfiltre G4, qui doit être remplacé tous les 2 à 3 mois. Pour déterminer le moment précis du remplacement, les techniciens doivent surveiller la perte de charge à travers le filtre HEPA à l'aide du manomètre Magnehelic intégré. Lorsque la pression statique atteint le double de la résistance initiale (généralement entre 250 et 300 Pa), le filtre HEPA doit être remplacé.
Non, les vestiaires à flux laminaire KLC standard sont conçus comme des systèmes autonomes à recirculation. Ils aspirent l'air de la salle d'habillage, le font passer à travers les étapes de filtration G4 et H14, puis rejettent l'air purifié dans la pièce par les bouches d'aération inférieures. Ceci élimine le besoin de coûteux raccordements aux conduits de ventilation. Cependant, pour des applications spécifiques impliquant des principes actifs pharmaceutiques (API) très puissants ou des produits chimiques dangereux, les vestiaires à flux laminaire peuvent être équipés de colliers d'extraction supérieurs permettant de raccorder l'air au système de reprise d'air de l'établissement.
Pour les industries pharmaceutiques, biotechnologiques et des dispositifs médicaux, l'acier inoxydable SUS 304 ou SUS 316 est fortement recommandé. Ces matériaux sont inoxydables, n'exfolient pas et présentent une résistance exceptionnelle aux agents stérilisants corrosifs tels que le peroxyde d'hydrogène vaporisé (VHP) et l'hypochlorite de sodium. Pour la microélectronique, les semi-conducteurs et la fabrication en général, l'acier laminé à froid revêtu d'une peinture électrostatique constitue une alternative économique, à condition que le revêtement soit antistatique et résistant à l'écaillage.
La surpression garantit que la pression de l'air à l'intérieur de l'armoire est supérieure à celle du vestiaire. L'air se déplace naturellement des zones de haute pression vers les zones de basse pression. Lorsqu'un opérateur ouvre les portes de l'armoire, l'air propre et pressurisé à l'intérieur s'échappe, formant un écran aérodynamique. Ce flux continu d'air propre empêche l'air ambiant, plus sale et non classé, du vestiaire de pénétrer dans l'armoire et de contaminer les vêtements rangés.
Absolument pas. La stérilisation UV-C et la filtration HEPA ont des fonctions totalement différentes. La filtration HEPA est une technologie de séparation physique qui élimine les poussières inertes, les squames, les particules de carbone et les fibres, qui représentent plus de 99 % des particules présentes en salle blanche. Le rayonnement UV-C, quant à lui, ne désinfecte les contaminants biologiques (bactéries, virus, moisissures) qu'en perturbant leur ADN/ARN. Il est incapable d'éliminer les poussières physiques. Une salle blanche performante doit impérativement combiner les deux : la filtration HEPA pour éliminer les particules physiques et les lampes UV-C comme outil complémentaire de contrôle microbien.
La norme industrielle pour la vitesse de l'air à l'intérieur d'une armoire propre est de 0,3 à 0,45 m/s (60 à 90 pieds par minute) au niveau du diffuseur. Cette plage de valeurs est cruciale. Si la vitesse est trop faible (inférieure à 0,25 m/s), le flux d'air sera insuffisant pour maintenir un écoulement laminaire stable et repousser l'air entrant. Si la vitesse est trop élevée (supérieure à 0,55 m/s), elle provoquera des turbulences excessives, augmentera le bruit du ventilateur, entraînera une surconsommation d'énergie et provoquera un balancement important des vêtements rangés, susceptible de générer des particules par friction.
KLC garantit une intégrité structurelle maximale grâce à une fabrication de haute précision, utilisant des joints entièrement soudés et une découpe laser à commande numérique. Pour éviter les fuites (où l'air pollué contourne le filtre HEPA), nous utilisons des joints d'étanchéité en gel de polyuréthane liquide exclusif ou des joints en néoprène haute densité autour du cadre de montage du filtre HEPA. Chaque unité est soumise à des tests mécaniques et aérodynamiques complets, incluant une analyse vibratoire et une validation de l'étanchéité du boîtier, avant de quitter notre usine de Guangzhou.
Dans les industries de pointe, la maîtrise de la contamination commence bien avant l'arrivée de l'opérateur sur la ligne de production. L'utilisation d'une armoire à vêtements propre à filtration HEPA haute performance constitue une méthode éprouvée et très efficace pour préserver l'intégrité des vêtements de salle blanche et réduire les taux de rebut. Les armoires à vêtements propre KLC, à la pointe de la technologie, offrent une protection robuste et certifiée, conforme aux normes ISO et BPF les plus strictes.
Pour optimiser vos vestiaires de salles blanches et découvrir des solutions de rangement sur mesure, contactez notre équipe technico-commerciale à l'adresse suivante :KLC International.
