Conception salles blanches de qualité alimentaire La conformité aux normes ISO 7 et ISO 8 exige un ensemble d'équipements intégrés, y compris des systèmes adaptés à l'humidité. Unités de filtration HEPA pour ventilateurs (FFU), douches d'air en acier inoxydable et sas de passage à double porte — pour respecter les limites strictes de contamination microbiologique de la FDA 21 CFR Part 110 et de l'UE CE 1935/2004.
Cet article traite de la conception des systèmes de filtration d'air, de la configuration des équipements, des spécifications des matériaux et des stratégies de résistance à l'humidité pour les environnements alimentaires. Ce guide s'adresse aux responsables de la sécurité alimentaire, aux ingénieurs d'usine, aux responsables des achats B2B et aux concepteurs de salles blanches des industries laitière, de la viande, des boissons et des compléments alimentaires.
Dans l'industrie agroalimentaire, la maîtrise des contaminants biologiques aéroportés — tels que les levures, les moisissures, Listeria monocytogenes, Salmonella et Escherichia coli — est primordiale. Contrairement aux usines de microélectronique où les particules inertes constituent la principale préoccupation, les installations agroalimentaires doivent éliminer les micro-organismes vivants responsables de la détérioration des aliments et de graves intoxications alimentaires.
Pour réglementer ces environnements, des organismes internationaux appliquent des cadres de conformité stricts : * FDA (États-Unis) 21 CFR, parties 110 et 117 : définit les bonnes pratiques de fabrication actuelles (BPF) pour la production, le conditionnement et le stockage des denrées alimentaires destinées à la consommation humaine. Ce règlement exige que les bâtiments et les installations soient construits de manière à prévenir toute contamination alimentaire et à permettre une désinfection complète. * Règlement (CE) n° 1935/2004 de l’UE : régit les matériaux destinés à entrer en contact avec les denrées alimentaires. Tout équipement, y compris les surfaces des sas de décontamination et les portes de transfert, doit être fabriqué à partir de matériaux inertes et aptes au contact alimentaire, ne transférant aucune substance chimique aux aliments. * HACCP (Analyse des dangers et points critiques pour leur maîtrise) : exige la mise en place de barrières physiques et de gradients de pression d’air positifs afin d’isoler les zones de manipulation des matières premières des zones de conditionnement final et de refroidissement.
Exécution salles blanches La méthode standard pour établir ces barrières physiques et aérodynamiques, en particulier dans les zones à haut risque où les aliments sont exposés à l'atmosphère avant l'emballage, est la classification ISO 14644-1 Classe 7 (Classe 10 000) ou Classe 8 (Classe 100 000).
Le principe fondamental des équipements de salles blanches de qualité alimentaire est la nettoyabilité. Les surfaces doivent être conçues pour résister à des cycles de désinfection fréquents et intensifs, tout en éliminant les interstices où des matières organiques peuvent s'accumuler et où les bactéries peuvent proliférer.
•La domination de l'acier inoxydable :L'ensemble du boîtier, des revêtements intérieurs et de la structure des équipements doivent être fabriqués en acier inoxydable SUS 304 ou SUS 316. L'acier inoxydable présente une excellente résistance aux désinfectants chlorés, au peroxyde d'hydrogène et aux acides organiques. Sa surface lisse et non poreuse se nettoie facilement.
•Soudure sans joint apparent et angles arrondis :Pour prévenir la prolifération bactérienne, toutes les soudures internes doivent être meulées, polies et exemptes de fissures. L'intérieur des équipements doit présenter des angles arrondis (joints arrondis) plutôt que des angles droits, afin d'éviter l'accumulation de poussière et d'humidité.
•Joints et garnitures non poreux :Les joints de porte et les joints de filtre doivent utiliser des élastomères en silicone ou EPDM non toxiques de qualité alimentaire qui ne se dégradent pas et ne favorisent pas la prolifération de champignons lorsqu'ils sont exposés à l'humidité.
Le tableau ci-dessous présente les classes de propreté ISO recommandées et les configurations d'équipements dans différents secteurs de transformation alimentaire afin de garantir la sécurité alimentaire et la conformité réglementaire.
Les usines de transformation alimentaire sont des environnements exigeants, caractérisés par une humidité relative élevée (souvent supérieure à 80 %), des nettoyages à la vapeur et des lavages quotidiens intensifs. Cela pose des défis d'ingénierie uniques en matière de filtration de l'air :
Filtres HEPA résistants à l'humidité :Les filtres HEPA standard utilisent un séparateur à base de pâte de bois ou du papier de fibre de verre standard qui se ramollit, s'affaisse et se déchire sous l'effet de l'humidité. Une fois humide, le matériau filtrant peut favoriser la prolifération de moisissures, transformant ainsi le filtre en source de contamination. Pour pallier ce problème, les filtres HEPA de qualité alimentaire doivent utiliser de la fibre de verre avec des liants hydrofuges spécifiques ou des membranes synthétiques en PTFE, logées dans des cadres en aluminium anodisé ou en plastique.
Équipement résistant au lavage (indice de protection IP) :Les sas de décontamination, les boîtes de transfert et les unités de filtration frontale (FFU) situés dans les zones de lavage doivent avoir un indice de protection contre les infiltrations d'au moins IP65 ou IP66. Cela garantit que les jets d'eau à haute pression utilisés lors du nettoyage n'endommagent pas les moteurs de ventilateurs internes, les cartes de circuits imprimés ou les écrans tactiles des automates programmables.
Prévention de la condensation interne :Les unités de ventilation KLC de qualité alimentaire sont dotées de boîtiers à double paroi isolés et de séparateurs de gouttelettes spécialisés pour empêcher la formation de condensation à l'intérieur de la chambre du ventilateur, garantissant ainsi qu'aucune eau liquide ne s'écoule sur la ligne de production alimentaire située en dessous.

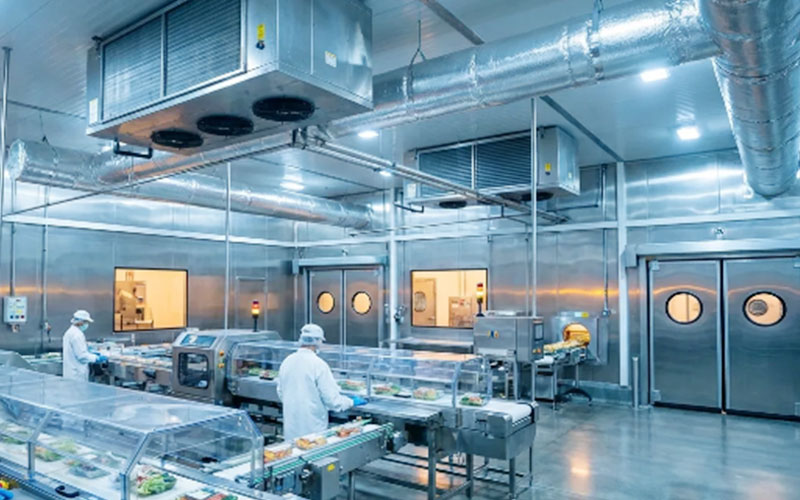

Une solution complète d'équipement de salle blanche KLC pour un environnement alimentaire ISO 7 est déployée comme suit :
•Entrée du personnel :Les opérateurs passent par un sas de décontamination KLC en acier inoxydable SUS 304 équipé de portes coulissantes automatiques photoélectriques. Les jets à haute vitesse (25 m/s) du sas éliminent les fibres des vêtements, les cheveux et la poussière avant que l'opérateur n'entre dans la salle blanche.
•Transfert de matière :Les matières premières, les bouteilles et les matériaux d'emballage sont transférés via un sas de transfert dynamique KLC. Ce sas est équipé d'un ventilateur à flux laminaire HEPA H14 intégré et de deux lampes stérilisantes UV-C pour désinfecter les surfaces extérieures des articles avant leur entrée, empêchant ainsi toute contamination de la zone d'emballage propre par les spores des matières premières.

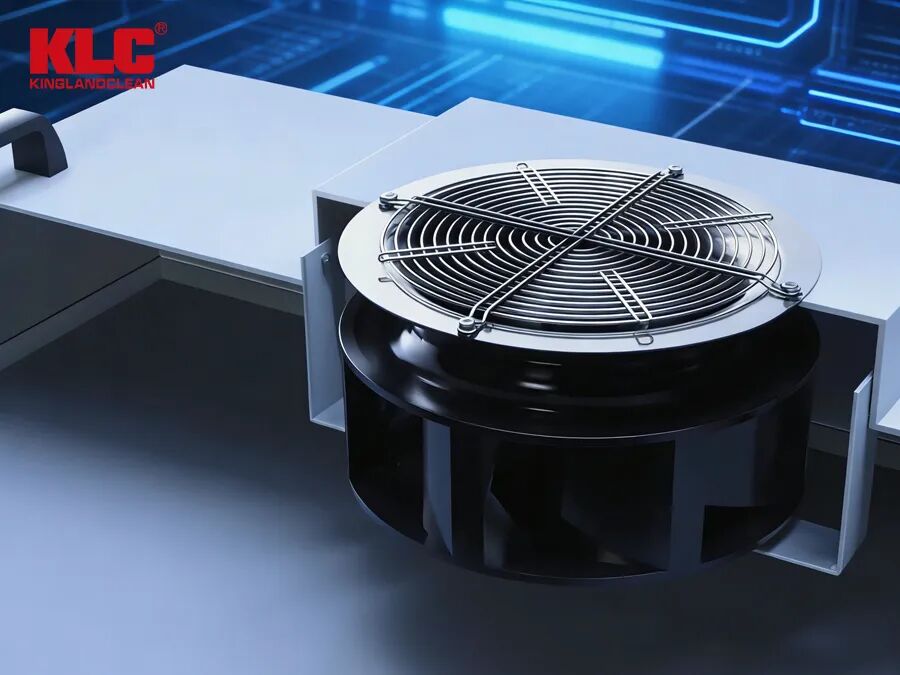

•Filtration de l'air :Les unités de filtration à ventilation KLC (FFU) sont installées en grille au plafond de la salle blanche. Ces unités utilisent des moteurs EC à haut rendement et des filtres HEPA H14 pour maintenir une pression positive constante et un taux élevé de renouvellement d'air (généralement de 30 à 45 renouvellements par heure), diluant et éliminant ainsi les particules biologiques en suspension dans l'air.
Pour les emballages alimentaires à haut risque, tels que la mise en bouteille aseptique de produits laitiers ou le conditionnement de viande tranchée, un environnement de salle blanche de classe ISO 7 (classe 10 000) ou ISO 8 (classe 100 000) est généralement requis. La zone cible où le produit est exposé à l'air (la buse de remplissage ou le convoyeur de tranches) est souvent protégée par une hotte à flux laminaire localisée de classe ISO 5 ou une unité de filtration frontale (UFF). Cette approche multizone assure une protection microbiologique maximale au point d'exposition critique, sans les coûts élevés liés à la certification de l'ensemble de la salle en classe 5.
Les filtres HEPA standard sont inefficaces car ils ne sont pas conçus pour gérer l'humidité. Lorsque le papier filtre en fibre de verre standard absorbe l'eau de l'air humide ou du nettoyage à la vapeur, l'eau obstrue les micropores, ce qui provoque une augmentation de la pression statique et une diminution du débit d'air. Avec le temps, le média filtrant humide devient un terrain propice à la prolifération de spores de moisissures et de bactéries, qui peuvent finir par contourner le filtre et contaminer l'air de la salle blanche. Les filtres HEPA de qualité alimentaire doivent utiliser un média en fibre de verre hydrophobe ou en PTFE avec des additifs antimicrobiens pour éviter ce problème.
Les sas de transfert utilisés dans les usines agroalimentaires doivent être entièrement fabriqués en acier inoxydable SUS 304 ou SUS 316. La chambre intérieure doit présenter des joints soudés sans soudure apparente et des angles arrondis à grand rayon afin d'empêcher l'accumulation de poussière, de poudre ou de résidus organiques. Les portes doivent être équipées de vitres en verre trempé ou en polycarbonate haute résistance, de joints d'étanchéité dynamiques en silicone non poreux et d'un système de verrouillage électronique sécurisé empêchant l'ouverture simultanée des deux portes.
Oui, à condition qu'elles soient spécifiquement conçues pour résister au lavage. KLC conçoit des sas de décontamination de qualité alimentaire avec des moteurs de ventilateurs centrifuges résistants à l'humidité (indice de protection IP66), des joints étanches au silicone et des boîtiers en acier inoxydable SUS 304 résistant aux produits chimiques. Les panneaux de commande sont recouverts de membranes étanches. Cette conception robuste permet de nettoyer régulièrement l'extérieur et l'intérieur du sas de décontamination par simple essuyage ou par pulvérisation de produits désinfectants standard, tels que de l'hypochlorite de sodium dilué ou de l'alcool isopropylique.
La surpression fonctionne en maintenant une pression d'air plus élevée à l'intérieur de la zone de transformation des aliments à haut risque que dans les zones de manutention ou d'entreposage environnantes. L'air circulant naturellement des zones de haute pression vers les zones de basse pression, ce gradient de pression garantit que, lors de l'ouverture des portes ou de l'utilisation des passe-plats, l'air propre est expulsé. Cette barrière aérodynamique empêche les spores de moisissures, la poussière et les contaminants des matières premières présents dans l'air de se propager dans la zone de conditionnement stérile.
Dans les usines agroalimentaires générant d'importantes quantités de poussières (farine, lait en poudre, sucre, etc.), les préfiltres G4 et F8 sont essentiels. Les préfiltres G4 retiennent les particules les plus lourdes, tandis que les filtres F8 à poches intermédiaires piègent les poussières organiques submicroniques. Sans cette préfiltration en deux étapes, les fines poussières alimentaires obstrueraient directement les filtres HEPA H14 terminaux en quelques jours, entraînant des remplacements fréquents et coûteux de ces filtres et des arrêts de production.
KLC prévient la prolifération microbienne grâce à une conception structurelle hygiénique avancée. Nous éliminons les joints à recouvrement, les filetages de vis apparents et les crevasses profondes où l'eau et les résidus alimentaires peuvent s'accumuler. Nos panneaux en acier inoxydable sont entièrement découpés au laser et soudés sans joint apparent, et nos sas de transfert dynamiques et nos douches d'air sont dotés de toits inclinés et de plaques de fond intérieures autonettoyantes. Ces caractéristiques de conception garantissent l'évacuation rapide de toute humidité issue du nettoyage, évitant ainsi la stagnation de l'eau propice à la prolifération de Listeria ou de moisissures.
Les silicones industrielles standard contiennent souvent des composés organiques volatils (COV) et des plastifiants chimiques susceptibles de se libérer dans l'air des salles blanches, contaminant ainsi potentiellement les produits alimentaires sensibles ou altérant leurs profils aromatiques. De plus, ces silicones peuvent se dégrader et se fissurer sous l'effet de l'humidité élevée des solutions de lavage utilisées en cuisine. Les usines agroalimentaires doivent utiliser des mastics silicones conformes aux normes FDA, non dégazants, résistants aux moisissures, stables, non poreux et étanches à l'air, même en présence d'humidité et de désinfectants chimiques.
La mise en place d'un environnement de transformation alimentaire sécurisé et conforme aux normes exige le choix judicieux d'équipements de salle blanche spécialisés. En équipant votre installation de sas de décontamination en acier inoxydable SUS 304, de sas de transfert dynamiques et de filtres HEPA à ventilation contrôlée en humidité, vous garantissez la conformité aux normes FDA 21 CFR et européennes tout en prolongeant la durée de conservation de vos produits.
Pour collaborer avec un fournisseur de salles blanches de premier plan, certifié pour les produits alimentaires, contactez l'équipe technico-commerciale à l'adresse suivante :KLC International.
