La filtration de l'air des centres de données nécessite une approche coordonnée à plusieurs étapes pour atténuer la contamination particulaire, les polluants gazeux corrosifs (tels que le H₂S et le SO₂) et les pics d'humidité, protégeant ainsi le matériel serveur haute densité contre la corrosion prématurée du cuivre, la formation de moustaches d'argent et les défaillances du refroidissement thermique.

Cet article décrit en détail les classifications environnementales et les solutions de filtration conçues pour protéger les équipements informatiques critiques des centres de données. Il s'adresse aux responsables de centres de données, aux architectes d'infrastructure, aux ingénieurs en fiabilité matérielle et aux concepteurs de systèmes CVC industriels souhaitant mettre en œuvre des stratégies de filtration d'air conformes aux normes ASHRAE et ISA.

Comprendre les trois principaux contaminants dans les centres de données

Les centres de données modernes hébergent des baies de serveurs haute densité fonctionnant en continu sous de fortes contraintes thermiques. La miniaturisation croissante des composants des serveurs les rend extrêmement sensibles aux contaminants atmosphériques. La protection de ce matériel nécessite d'atténuer trois menaces principales :

1. Contamination particulaire (poussière et fibres)

Les particules en suspension dans l'air (classées PM2.5 et PM10) sont aspirées dans les serveurs par les ventilateurs de refroidissement à grande vitesse. Les particules les plus grossières peuvent se déposer sur les dissipateurs thermiques, obstruant les microcanaux et provoquant une surchauffe et une réduction des performances des serveurs. Plus grave encore, les poussières fines conductrices ou hygroscopiques peuvent se déposer directement sur les circuits imprimés. En milieu humide, ces poussières absorbent l'humidité, créant des courts-circuits et des défaillances de composants.

2. Contamination gazeuse corrosive

Les polluants gazeux tels que le sulfure d'hydrogène (H₂S), le dioxyde de soufre (SO₂), le dioxyde d'azote (NO₂) et le chlore (Cl₂) sont très corrosifs pour les circuits électroniques. Au contact de l'humidité, ces gaz réagissent avec le métal exposé sur les cartes de circuits imprimés, notamment le cuivre et l'argent. Cette réaction chimique entraîne : * Corrosion par fluage du cuivre : croissance de cristaux conducteurs de sulfure de cuivre à travers l'isolant de surface du circuit imprimé, créant des ponts électriques et provoquant des courts-circuits permanents. * Formation de filaments d'argent : formation d'aiguilles microscopiques de sulfure d'argent qui se développent à partir des composants montés en surface, provoquant des arcs électriques localisés et des défaillances.

3. Fluctuations de l'humidité relative (HR)

L'humidité relative accélère la corrosion, qu'elle soit due aux particules ou aux gaz. Si l'humidité est trop élevée (> 60 % HR), la corrosion gazeuse double et les poussières hygroscopiques deviennent conductrices. Si l'humidité est trop faible (<20 % HR), le risque de décharge électrostatique (ESD) augmente, menaçant les microprocesseurs sensibles lors du remplacement à chaud ou de la maintenance.

Normes réglementaires : ASHRAE et ISA 71.04

La conception des centres de données doit respecter deux cadres environnementaux standard de l'industrie :

Directives thermiques de l'ASHRAE (classes A1 à A4) : L'ASHRAE précise que les centres de données doivent maintenir un contrôle stable des particules, recommandant un niveau de filtration minimal de MERV 8 (préfiltration grossière) et de MERV 11 ou 13 (filtration à efficacité moyenne) pour l'air frais entrant standard.

Norme ISA 71.04 relative à la sévérité des gaz : Cette norme classe la corrosivité d'un environnement en fonction du taux de corrosion d'éprouvettes de cuivre et d'argent sur une période d'exposition de 30 jours.

–Classe G1 (Léger) : taux de corrosion du cuivre <300 Å/mois. Sans danger pour les appareils électroniques modernes.

–Classe G2 (Modérée) : Taux de corrosion du cuivre : 300 à 1 000 Å/mois. La corrosion représente un risque ; une filtration chimique est nécessaire.

–Classe G3 (Dure) : Taux de corrosion du cuivre : 1 000 à 2 000 Å/mois. Risque élevé de défaillance matérielle. Une filtration chimique active est indispensable.

Tableau comparatif des données : Niveaux de centres de données et filtrage recommandé

Pour mettre en œuvre la stratégie de filtration appropriée, les systèmes doivent correspondre au niveau opérationnel du centre de données et au profil de risque de contamination régional.

 La solution de filtration industrielle en trois étapes

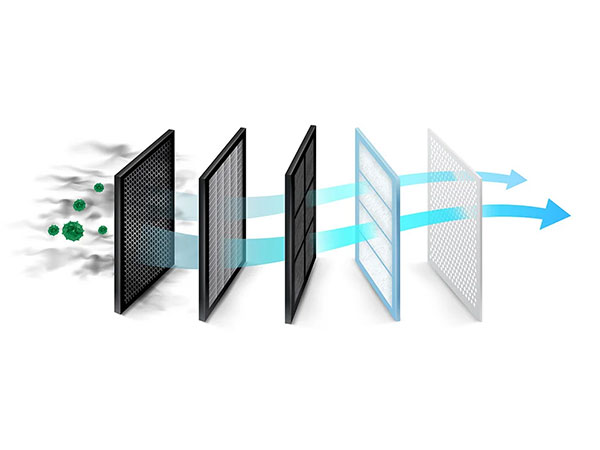

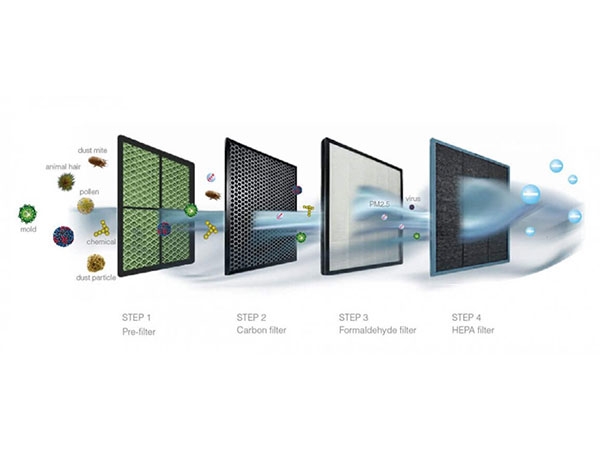

Un système CVC robuste pour centre de données repose sur une cascade de filtration à plusieurs étapes pour éliminer progressivement les particules les plus grosses, les poussières fines et les polluants gazeux :

Étape 1 : Préfiltration G4 (contrôle des particules grossières) : Des filtres G4, à panneaux ou plissés, sont installés à l’entrée d’air frais pour retenir les grosses particules, les insectes, les feuilles et les poussières épaisses. Ceci protège les filtres à moyenne et haute efficacité situés en aval contre un colmatage prématuré.

Étape 2 : Filtration par sac/poche F8/F9 (contrôle des poussières fines) : Les filtres à poche synthétiques haute efficacité F8/F9 capturent les particules de poussière submicroniques (PM2.5 et PM1.0) qui peuvent se déposer sur les ventilateurs de refroidissement des serveurs à grande vitesse et les assemblages de cartes de circuits imprimés.

Étape 3 : Filtres à charbon actif / Adsorption en phase gazeuse : des modules de filtration chimique au charbon actif sont utilisés pour absorber les gaz corrosifs (H₂S, SO₂). Grâce à l’adsorption physique et aux réactions chimiques (chimisorption), ils neutralisent les composés corrosifs avant qu’ils ne pénètrent dans les salles serveurs.

 Quand ajouter un filtre HEPA

Dans les installations de niveau 3 et 4, ou les centres de données situés à proximité d'usines pétrochimiques, de ports côtiers (avec de fortes embruns salés) et de zones urbaines fortement polluées, l'ajout d'un H13 Filtre HEPA Il est recommandé de procéder en aval de l'étape de traitement chimique du carbone. filtre HEPA pour salle serveur Élimine 99,97 % des particules submicroniques, assurant une protection complète des émetteurs-récepteurs optiques sensibles et des plaques de serveurs à refroidissement liquide haute densité.

 Produits de filtration pour centres de données KLC

KLC propose des systèmes de filtration d'air complets, conçus spécifiquement pour les environnements de centres de données. L'association filtre à charbon actif + filtre à poches KLC constitue une solution performante et compacte. Les filtres à poches synthétiques KLC, grâce à leur conception multipoches haut de gamme, offrent une capacité de rétention des poussières élevée avec une perte de charge minimale, réduisant ainsi les coûts de fonctionnement des ventilateurs. Associé aux modules de charbon actif moléculaire à haute adsorption de KLC, ce système garantit une atmosphère propre et non corrosive dans les salles serveurs, conforme aux normes ISA 71.04 Classe G1 et aux directives ASHRAE.

FAQ : Filtration de l’air dans les centres de données

Quel est l’impact du dioxyde de soufre (SO₂) sur les cartes mères modernes de serveurs sans plomb ?

Depuis l'introduction des directives RoHS (Restriction des substances dangereuses), les soudures sans plomb (contenant généralement de l'étain, de l'argent et du cuivre) ont remplacé les alliages plomb-étain traditionnels sur les cartes de circuits imprimés. Les circuits sans plomb sont beaucoup plus sensibles à la corrosion par le dioxyde de soufre (SO₂). Lorsque le SO₂ réagit avec le cuivre ou l'argent en milieu humide, il forme du sulfure de cuivre et du sulfure d'argent, qui se développent en « fibres » conductrices provoquant des micro-courts-circuits, à l'origine de pannes de serveurs et de défaillances de disques durs.

Comment l'ASHRAE définit-elle les limites de particules pour la qualité de l'air des centres de données ?

L'ASHRAE recommande que les centres de données maintiennent un niveau de propreté particulaire équivalent à la classe ISO 8 (selon la norme ISO 14644-1). Cela implique que l'air à l'intérieur de la salle des serveurs contienne moins de 3 520 000 particules par mètre cube d'une taille supérieure ou égale à 0,5 micron. Pour atteindre et maintenir un niveau de propreté de classe ISO 8, il est nécessaire d'assurer une filtration continue de l'air en circuit fermé à l'aide de filtres à poches de moyenne efficacité F8 ou F9, complétée par une préfiltration aux entrées d'air frais.

Qu'est-ce que la norme ISA 71.04 G1 et pourquoi est-elle l'objectif pour les salles de serveurs ?

La norme ISA 71.04 Classe G1 définit un environnement « modéré » où le taux de corrosion gazeuse est suffisamment faible pour ne pas entraîner de défaillance des composants électroniques. Plus précisément, le taux de corrosion du cuivre doit être inférieur à 300 angströms par mois et celui de l'argent inférieur à 200 angströms par mois. Cette norme constitue la référence mondiale pour la conception des salles serveurs, car elle garantit un fonctionnement optimal des serveurs pendant leur durée de vie prévue de 3 à 5 ans, sans dégradation chimique.

Les filtres à charbon actif peuvent-ils éliminer à la fois l'humidité et les gaz corrosifs ?

Non. Les filtres à charbon actif sont conçus pour capturer les composés organiques volatils (COV) et les gaz corrosifs par adsorption physique et chimisorption. Ce ne sont pas des systèmes déshydratants et ils ne peuvent ni absorber l'humidité ni contrôler l'humidité relative. En effet, une humidité élevée peut saturer les pores du charbon, réduisant ainsi sa capacité d'adsorption des polluants gazeux. Par conséquent, l'humidité relative doit être gérée séparément à l'aide de déshumidificateurs ou d'humidificateurs dédiés au système de chauffage, ventilation et climatisation (CVC).

Quand un centre de données doit-il passer d'un filtre à sac F8 à un filtre HEPA ?

Un centre de données devrait être équipé d'un système de filtration HEPA (H13/H14) s'il est situé dans une zone urbaine fortement polluée, à proximité d'industries chimiques lourdes, ou s'il exploite du matériel critique de niveau 4 ou de qualité militaire. De plus, les centres de données périphériques situés sur des sites industriels très poussiéreux (comme des mines ou des cimenteries) nécessitent des filtres HEPA pour protéger les baies de télécommunications et de serveurs non surveillées des fines poussières conductrices.

À quelle fréquence faut-il remplacer les préfiltres et les filtres intermédiaires des centres de données ?

Pour une efficacité énergétique optimale du système de chauffage, ventilation et climatisation (CVC), les préfiltres G4 doivent être remplacés tous les 3 à 6 mois, car ils accumulent le plus grand volume de débris grossiers. Les filtres à poches F8 ou F9, à efficacité moyenne, doivent être remplacés tous les 12 à 18 mois, ou lorsqu'ils atteignent la perte de charge terminale recommandée (généralement 250 Pa). Retarder leur remplacement augmente la perte de charge, ce qui accélère le fonctionnement des ventilateurs et accroît le PUE (indice d'efficacité énergétique) du centre de données.

Qu’est-ce que le phénomène de « moustaches argentées » et comment la filtration de l’air le prévient-elle ?

La formation de filaments d'argent est un phénomène où des structures microscopiques, hautement conductrices et aciculaires, de sulfure d'argent se développent à la surface des composants montés en surface (comme les résistances) contenant de l'argent. Ces filaments peuvent créer des ponts entre les contacts électriques et provoquer des courts-circuits. La filtration de l'air permet de prévenir ce phénomène grâce à des filtres à charbon actif qui éliminent les gaz soufrés (comme le H₂S) présents dans l'air, supprimant ainsi le réactif chimique nécessaire à la formation du sulfure d'argent.

Comment la chute de pression dans les filtres affecte-t-elle l'efficacité énergétique (PUE) d'un centre de données ?

Les filtres à air exercent une résistance (chute de pression) sur le système de climatisation. À mesure que la poussière s'accumule, cette résistance augmente. Pour maintenir le débit d'air constant nécessaire au refroidissement des serveurs, les ventilateurs de la climatisation doivent tourner plus vite, ce qui entraîne une consommation d'électricité accrue. L'énergie de refroidissement représentant une part importante des coûts d'exploitation d'un centre de données, le choix de filtres à faible résistance initiale et à grande capacité de rétention de poussière, tels que les filtres à poches synthétiques avancés de KLC, permet de réduire directement la consommation d'énergie et d'améliorer le PUE global.

 Conclusion

La protection des serveurs modernes haute densité exige une stratégie globale de filtration de l'air prenant en compte les particules, les gaz corrosifs et l'humidité relative. L'utilisation d'un système de filtration coordonné à trois niveaux, comprenant des préfiltres haut de gamme, des filtres à poches haute efficacité et du charbon actif en phase gazeuse, est essentielle pour garantir la fiabilité du matériel et réussir les audits environnementaux. Pour bénéficier de conseils d'experts sur la conception de systèmes de filtration pour centres de données et l'approvisionnement en produits sur mesure, contactez-nous. KLC International àhttps://www.klcintl.com/.
