Fabricant de cabines blanches, bancs de culture à flux laminaire vertical

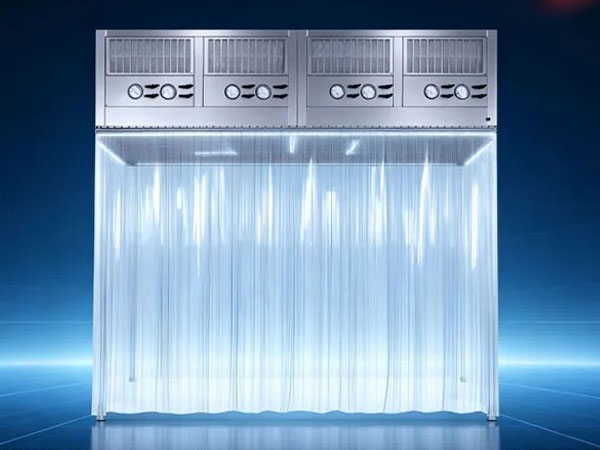

Une cabine à flux laminaire, également appelée enceinte à flux laminaire, crée une zone de travail localisée de classe ISO 5 en combinant une enceinte à parois rigides ou souples avec des unités de filtration à ventilation forcée (UFF) fixées au plafond. Elle est généralement plus rapide, moins perturbatrice et plus économique que la construction d'une salle blanche complète lorsque seuls les points de remplissage, d'assemblage, d'échantillonnage ou de distribution pharmaceutique requièrent une protection de haut niveau.
Les projets de purification de l'air sont couronnés de succès lorsque les performances des équipements, l'environnement et les pratiques quotidiennes sont considérés comme un tout. Pour les acheteurs à la recherche d'un fabricant de cabines à flux laminaire, la question essentielle n'est pas seulement de savoir quel produit acheter, mais aussi quel résultat maintenir après l'installation. L'efficacité de filtration des particules, le débit d'air, la perte de charge, l'étanchéité, la compatibilité des matériaux, l'accessibilité, la consommation d'énergie, les tests et les pratiques des opérateurs sont autant d'éléments qui influencent le résultat.
Approches internationales de KLC cabine propre Les projets de bassins à flux laminaire sont abordés en définissant d'abord l'application, les contaminants, le régime de fonctionnement, la pression disponible et les éléments de preuve de réception. Cette méthode, axée sur les exigences, permet d'éviter le surdimensionnement, les équipements sous-performants et les lacunes en matière de documentation.
Les unités de traitement d'air (FFU) aspirent l'air ambiant à travers des préfiltres et Filtres HEPAIl faut ensuite acheminer un flux d'air vertical à faible turbulence à travers le processus protégé. Concrètement, cela implique que l'équipement, la circulation d'air dans la salle et les déplacements de l'opérateur doivent être examinés conjointement. Un composant robuste ne peut compenser une fuite de contournement ou une procédure non maîtrisée.
Les rideaux en PVC souple conviennent aux accès fréquents et aux configurations flexibles ; les panneaux rigides améliorent la stabilité sous pression, l’esthétique et l’isolation environnementale. Pour l’approvisionnement, ce point doit être défini comme une valeur de référence ou un critère d’acceptation. L’enregistrement des conditions de fonctionnement, en plus du résultat obtenu, facilite également le dépannage ultérieur.
L'air de retour s'échappe généralement par le bas, à travers les ouvertures ou les grilles de reprise ; l'emplacement des équipements ne doit donc pas obstruer ce flux descendant. Les acheteurs doivent demander la norme d'essai, le point de fonctionnement, la tolérance et les documents justificatifs. Sans ces informations, des chiffres de performance apparemment précis peuvent induire en erreur.
Une enceinte à flux laminaire protège une surface de travail compacte, tandis qu'une cabine de stérilisation protège les opérateurs, les équipements et une zone de production plus étendue. Concrètement, cela signifie que les équipements, la ventilation de la salle et les déplacements des opérateurs doivent être considérés conjointement. Un composant robuste ne peut compenser une fuite ou une procédure non maîtrisée.
Aucun de ces appareils ne constitue automatiquement une enceinte de biosécurité : la protection du produit et le confinement du personnel sont des objectifs d’ingénierie différents. Les acheteurs doivent demander la norme d’essai, le point de fonctionnement, la tolérance et les documents justificatifs. Sans ces informations, des chiffres de performance apparemment précis peuvent être trompeurs.
Le choix approprié dépend de la taille du procédé, du risque de contamination, de la fréquence d'accès et de la nécessité d'un système d'extraction ou de confinement des matières dangereuses. Son efficacité doit être vérifiée dans les conditions de débit d'air et de charge prévues, car les valeurs indiquées dans le catalogue peuvent ne pas refléter les performances réelles après installation.
Les applications typiques incluent le remplissage aseptique, l'assemblage de dispositifs médicaux, la préparation de composants stériles, l'électronique de précision, le contrôle qualité et la distribution de produits pharmaceutiques. Cette exigence doit figurer dans le cahier des charges approuvé, avec la désignation d'un responsable et des critères de réussite/échec. Cela garantit l'objectivité des décisions de mise en service lorsque plusieurs fournisseurs sont impliqués.
Une cabine est particulièrement efficace lorsque la pièce environnante est contrôlée mais ne requiert pas la même classification que la zone critique. Les acheteurs doivent exiger la norme d'essai, le point de fonctionnement, la tolérance et les documents justificatifs. Sans ces informations, des chiffres de performance apparemment précis peuvent être trompeurs.
La qualification doit confirmer le nombre de particules, l'uniformité de la vitesse, le temps de récupération, l'intégrité du filtre et la visualisation du flux d'air en conditions de fonctionnement. Pour l'approvisionnement, ce point doit devenir une valeur spécifiée ou un critère d'acceptation. L'enregistrement des conditions de fonctionnement, en plus du résultat, facilite également le dépannage ultérieur.
Facteur | cabine propre | Banc propre | Salle blanche complète |
Empreinte | Adapté au processus | Fixé au plan de travail | Pièce entière |
classe typique | Zone locale ISO 5 | Zone de travail ISO 5 | ISO 5-8 |
Déménagement | Possible | Facile | Difficile |
travaux d'investissement | Faible à moyen | Faible | Haut |
Ce tableau est un outil de planification et ne remplace pas une évaluation spécifique au site. Les performances doivent être comparées dans des conditions de débit d'air et de test identiques, et les performances finales doivent être vérifiées après installation. KLC peut assurer la conformité des plans, des matériaux, des filtres, des moteurs, des commandes et de la documentation avec le point de fonctionnement convenu.
Une demande de devis utile doit comprendre :
Définir l'emprise au sol protégée et la hauteur des équipements.
Confirmer la classe ISO cible et les conditions ambiantes de la pièce.
Choisissez une construction à parois souples ou à parois rigides.
Précisez la quantité d'unités de filtration (FFU), le type de filtre HEPA, l'éclairage, les commandes et la surveillance.
Planifiez les ouvertures d'accès, les réseaux, les voies de retour et les tests de qualification.
Demandez à KLC International de préciser les hypothèses et les exclusions de la proposition. Un devis clair doit distinguer les essais en usine des essais sur site, les composants fournis des travaux réalisés par des tiers, et les valeurs nominales des valeurs garanties.
À réception, inspecter le matériel : vérifier l’état de l’emballage, l’identification, les dimensions, les scellés, les filtres, les instruments et la documentation. Lors de l’installation, maîtriser la poussière de chantier et protéger les fluides sensibles. La mise en service doit vérifier le sens et le débit d’air, la pression différentielle, les alarmes, les interverrouillages, la sécurité électrique, le niveau sonore (le cas échéant) et la propreté ou les performances de captation spécifiées.
Après la mise en service, privilégiez la maintenance conditionnelle, appuyée par des inspections planifiées. Surveillez l'évolution de la pression différentielle et du débit d'air, analysez les variations anormales, protégez les filtres de rechange et documentez les remplacements. Toute modification apportée au fluide de nettoyage, à la vitesse du moteur, à l'agencement de la salle, au fonctionnement des portes, aux équipements de process ou aux produits chimiques de nettoyage doit faire l'objet d'une analyse des risques. Les équipes de maintenance de KLC peuvent vous aider à définir les pièces de rechange et un plan de vérification adapté à votre application.
Une proposition fiable distingue les affirmations des preuves. Commencez par vérifier que les plans correspondent aux dimensions demandées, au sens du flux d'air, à l'accès pour la maintenance, aux utilités et aux interfaces d'installation. Examinez ensuite les rapports de performance relatifs au modèle testé, à la méthode de test, au point de fonctionnement, à l'état des instruments, aux limites d'acceptation et aux résultats traçables. Un certificat de qualité d'entreprise peut renforcer la confiance dans les processus du fournisseur, mais il ne remplace pas les données au niveau du produit ni la qualification du système installé.
Veuillez également confirmer la procédure de gestion des écarts et des modifications de conception. Les médias filtrants, les adhésifs, les moteurs, les capteurs, les matériaux des cadres, les joints et les sites de production peuvent tous influencer les performances. Pour les projets critiques, exigez une notification préalable des modifications, une traçabilité par numéro de série ou par lot, des rapports d'inspection convenus et une procédure de gestion des non-conformités définie. La protection du transport doit être intégrée au périmètre technique, car des plis écrasés, un gel endommagé, des cadres déformés ou une exposition à l'humidité peuvent rendre un filtre par ailleurs conforme inutilisable.
La comparaison commerciale doit prendre en compte la valeur totale livrée : équipement, transport, droits de douane, installation, énergie, consommables, validation, temps d’arrêt, prise en charge sous garantie et durée de vie prévue. Cette approche permet une décision plus éclairée qu’une simple comparaison du prix d’achat et offre aux équipes d’exploitation un budget de maintenance réaliste.
Les erreurs les plus fréquentes consistent à choisir un système uniquement en fonction de son rendement nominal, à ignorer la pression du système, à considérer un certificat d'usine comme une preuve de performance sur site et à reporter l'accès pour la maintenance à la fin de la conception. Une autre erreur est de supposer qu'un débit d'air plus important ou un filtre de classe supérieure est toujours plus sûr. Un débit d'air excessif peut créer des turbulences, augmenter la consommation d'énergie et perturber les processus ; une résistance excessive peut réduire le débit. Une conception équilibrée est à la fois plus propre et plus fiable.
KLC International recommande de documenter les bases de conception et les critères d'acceptation avant de passer commande. Cette simple étape permet une comparaison plus équitable des fournisseurs et offre aux équipes de mise en service un objectif clair.
Oui, lorsque le flux d'air, la couverture HEPA, l'étanchéité du boîtier, la propreté du fond et les pratiques d'exploitation sont correctement conçus et vérifiés.
La plupart des cabines de protection des produits fonctionnent légèrement en pression positive par rapport à la pièce environnante, bien que le principe de pression exact dépende du risque.
Elles conviennent à de nombreuses applications non dangereuses, mais les panneaux rigides offrent une meilleure séparation et un meilleur contrôle de la pression.
La quantité dépend de la surface de la cabine, de l'objectif de renouvellement d'air, de la vitesse de l'air en surface du filtre, de la charge thermique et des obstructions ; elle doit être calculée plutôt qu'estimée.
Non. Une cabine standard ne garantit pas la présence de personnel qualifié ni le confinement environnemental face aux risques biologiques.
Utilisez la perte de charge, les résultats d'intégrité, les performances du débit d'air, les heures de fonctionnement et le risque de contamination, et non pas un calendrier seul.
Souvent oui, à condition que les études d'installation et de flux d'air prennent en compte sa hauteur, la chaleur et les zones de sillage.
L'intégrité du filtre HEPA, la vitesse, la classification des particules, la récupération, la pression, le bruit, l'éclairage et la visualisation du flux d'air sont des tests courants.
Vous prévoyez un projet avec un fabricant de cabines à flux laminaire ? Partagez avec nous les informations suivantes : application, dimensions, flux d’air, performances cibles, environnement d’exploitation, marché de destination et documents de test requis. KLC À l'international, l'équipe KLC peut examiner le cahier des charges, proposer une configuration adaptée et établir un devis couvrant l'équipement, les filtres, les commandes et les besoins de vérification.
Demandez une étude technique ou un devis à KLC International pour une cabine à flux laminaire.
Note technique : La sélection finale et la conformité doivent être confirmées au regard des normes, réglementations, évaluations des risques liés aux procédés et conditions du site applicables au projet.
