La principale différence entre le charbon actif et Filtres HEPA La différence réside dans leurs mécanismes de filtration : les filtres HEPA utilisent des mécanismes de piégeage physiques (interception, impact inertiel et diffusion) pour éliminer les particules solides en suspension dans l’air et les aérosols, tandis que les filtres à charbon actif s’appuient sur l’adsorption chimique pour capturer les gaz au niveau moléculaire, les composés organiques volatils (COV) et les odeurs.
Cet article examine les principes scientifiques, les matériaux et les configurations de la filtration au charbon actif par rapport à la filtration HEPA. Il présente un tableau complet de correspondance des polluants, décrit les séquences d'installation optimales et passe en revue les différentes variantes de charbon imprégné. Ce guide technique est destiné aux ingénieurs chimistes de procédés, aux responsables de salles blanches et aux responsables de la sécurité environnementale.
Pour concevoir un système CVC efficace pour salle blanche, les ingénieurs doivent faire la distinction entre la contamination particulaire et la contamination moléculaire gazeuse. Ces deux catégories de polluants existent dans des états physiques totalement différents et nécessitent des technologies de séparation physiques et chimiques complètement différentes.
Les filtres HEPA (High-Efficiency Particulate Air) sont constitués de réseaux denses de microfibres de verre borosilicaté orientées aléatoirement. La filtration HEPA repose sur quatre mécanismes physiques distincts : 1. Interception : capture les particules de taille moyenne (0,1 µm à 1,0 µm) lorsqu’elles se trouvent à moins d’un rayon particulaire d’une fibre. 2. Impact inertiel : capture les particules grosses et lourdes (≥ 1,0 µm) dont l’inertie les force à entrer en collision directe avec la fibre. 3. Diffusion brownienne : capture les particules extrêmement petites (<0,1 μm) dont le mouvement erratique en zigzag augmente leurs chances de heurter une fibre. 4. Attraction électrostatique : Une charge électrostatique attire les particules vers la surface de la fibre.
Ensemble, ces mécanismes piègent au moins 99,97 % des particules jusqu'à 0,3 μm — la taille de particule la plus pénétrante (MPPS).
Les polluants gazeux — COV, vapeurs acides et odeurs — existent sous forme de molécules individuelles beaucoup trop petites (
Catégorie de polluant | Exemples spécifiques de contaminants | Performance du filtre HEPA | Performance du charbon actif | Solution optimale |
grosses particules | Pollen, squames de peau, fibres textiles (≥5,0 μm) | Capture à 100 % | Non applicable | Préfiltre G4 |
Particules fines | Poussières atmosphériques, suie de diesel (0,3–2,5 μm) | ≥99,97% | Non applicable | Banque V F8 → H14 HEPA |
Microorganismes | Bactéries, spores de moisissures (0,5–10,0 μm) | ≥99,99% | Pauvre | HEPA H14 (Terminal) |
Virus | Grippe, agents pathogènes aérosolisés (0,02–0,3 μm) | ≥99,97 % (par diffusion) | Pauvre | H14 HEPA ou ULPA |
COV à masse moléculaire élevée | Benzène, toluène, vapeurs de solvants (moléculaires) | 0% | Excellent (>95%) | charbon actif standard |
Formaldéhyde | vapeurs de formol (moléculaires) | 0% | Mauvaise qualité (nécessite un support spécial) | Carbone imprégné de permanganate |
Gaz acides | SO₂, NO₂, HCl (moléculaire) | 0% | Mauvaise (nécessite un milieu alcalin) | Carbone imprégné de KOH |
Gaz alcalins | Ammoniac, amines organiques (moléculaires) | 0% | Mauvaise (nécessite un milieu acide) | Carbone imprégné d'acide phosphorique |
Étape 1 : Préfiltre à particules (G4/F8) — Doit toujours être placé en amont du charbon actif. Sans préfiltration, les fines particules de poussière obstruent les micropores du charbon (colmatage), rendant ce média filtrant coûteux inefficace.
Étape 2 : Lit de charbon actif — Capture les polluants moléculaires gazeux et les COV en cours de flux. L’air traverse le lit de charbon, qui peut libérer de fines particules de carbone.
Étape 3 : Filtre HEPA/ULPA terminal (H13/H14) — Placé en aval du lit de charbon actif. Capture les fines particules de charbon actif libérées par ce dernier, garantissant ainsi un air soufflé parfaitement propre.
Disposition des salles blanches pour semi-conducteurs (contrôle AMC) : Préfiltre G4 → Charbon imprégné de KOH → Charbon imprégné d'acide phosphorique → Banc en V F9 → Terminal ULPA FFU Objectif : Contrôler la contamination moléculaire aéroportée (AMC), en empêchant le voile sur les plaquettes.
Schéma de synthèse des API pharmaceutiques et stériles : Panneau G4 → Charbon actif standard → Banc en V compact F8 → Terminal H14 HEPA Objectif : Éliminer les vapeurs de solvants chimiques tout en maintenant un environnement stérile.
Configuration des vivariums à confinement élevé (évacuation des animaux de laboratoire) : Panneau G4 → Charbon actif standard → Terminal d'évacuation HEPA H14 Objectif : Capturer les odeurs d'ammoniac et de squames à volume élevé avant que l'air ne soit rejeté à l'extérieur.
•Imprégnation au permanganate de potassium (KMnO₄) — Cible : Formaldéhyde, H₂S, NO, SO₂. Mécanisme : Agent oxydant puissant transformant les gaz toxiques en sels inorganiques stables et non volatils.
•Imprégnation à l'hydroxyde de potassium (KOH) — Cible : Gaz acides, notamment HCl, Cl₂, acides organiques volatils. Mécanisme : La neutralisation acide-base protège les circuits en cuivre sensibles.
•Imprégnation à l'acide phosphorique (H₃PO₄) — Cible : Ammoniac, amines organiques. Mécanisme : Neutralise chimiquement les gaz alcalins ; très utile dans les laboratoires animaliers.
Contrairement aux filtres à particules dont la fréquence de remplacement est déterminée par la perte de charge, les filtres à charbon actif maintiennent une perte de charge constante, même saturés. La saturation en charbon doit être surveillée à l'aide de détecteurs de gaz chimiques, de détecteurs à photoionisation (PID) ou par le suivi des heures de fonctionnement. Dès qu'une fuite chimique se produit et que des odeurs ou des COV sont détectés en aval, le charbon doit être remplacé.
Non, la régénération sur site des filtres à charbon actif n'est pas envisageable pour les salles blanches. La désorption des COV piégés dans le charbon nécessite des fours d'activation thermique industriels fonctionnant à des températures supérieures à 800 °C dans une atmosphère de vapeur contrôlée et exempte d'oxygène. Tenter de laver les filtres à charbon à l'eau ne fera qu'obstruer les micropores avec des dépôts minéraux.
Les molécules d'eau, très polaires, entrent en compétition avec les molécules de COV pour les sites d'adsorption dans les micropores du carbone. Lorsque l'humidité relative (HR) dépasse 60 %, la vapeur d'eau commence à se condenser à l'intérieur des pores du carbone, empêchant ainsi les molécules de gaz cibles d'accéder aux sites d'adsorption.
Les AMC désignent des polluants chimiques gazeux susceptibles de dégrader les procédés de fabrication des semi-conducteurs. Contrairement aux particules solides, les molécules d'AMC traversent les filtres HEPA standard et réagissent chimiquement avec les plaquettes de silicium, provoquant un voile sur ces dernières, une dégradation de l'oxyde de grille et une corrosion du métal. L'utilisation de filtres à charbon actif imprégnés chimiquement est donc indispensable.
L'indice d'iode (mg/g) indique le volume microporeux du charbon et sa capacité à adsorber les molécules de faible masse moléculaire ; plus il est élevé, meilleure est la capacité d'adsorption. L'indice CTC mesure la capacité du charbon à adsorber les molécules de solvants organiques plus volumineuses. Les filtres à charbon industriels de haute qualité présentent généralement un indice d'iode supérieur à 1 000 mg/g et un indice CTC supérieur à 60 %.
Non. Les filtres HEPA standard en fibre de verre ne retiennent ni les odeurs, ni les composés chimiques gazeux, ni les COV. Les molécules gazeuses, dont la taille est inférieure à 0,001 micron, peuvent traverser la matrice de fibres HEPA sans interagir avec les mécanismes de piégeage physique.
Une fois saturé, le charbon actif ne peut plus adsorber de nouvelles molécules gazeuses. En cas d'augmentation de la température ou de modification du flux d'air, le filtre peut subir une « désorption », c'est-à-dire la libération, en forte concentration, de composés toxiques ou volatils précédemment piégés dans le flux d'air, ce qui représente un risque de contamination important.
Un filtre à particules de classe F8 ou H13 doit impérativement être installé en aval du lit de charbon actif. Ce filtre constitue une barrière physique qui retient les fines particules de charbon libérées par le lit, garantissant ainsi un air d'alimentation totalement exempt de particules.
Les filtres à charbon à panneaux minces ajoutent généralement une résistance de 40 à 80 Pa aux débits d'air standard. Les cartouches à lit profond pour phase gazeuse ou les blocs de charbon en V haute performance peuvent ajouter une résistance de 120 à 250 Pa, ce qui exige une sélection rigoureuse du ventilateur lors de la conception du système de chauffage, ventilation et climatisation.
Le charbon actif peut éliminer l'ozone (O₃) par une réaction de réduction catalytique qui décompose la molécule d'ozone en oxygène (O₂). Cependant, le charbon actif standard est très peu efficace pour capturer le monoxyde de carbone (CO) en raison de sa faible masse moléculaire et de sa faible polarité. L'élimination du CO nécessite des catalyseurs spécifiques à base d'oxydes de métaux de transition, tels que l'hopcalite.

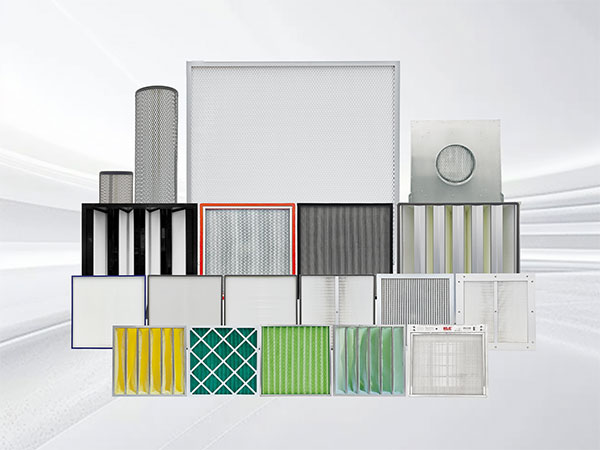

La règle fondamentale est simple : les filtres HEPA éliminent les particules, le charbon actif élimine les gaz ; on ne peut pas les intervertir. Une stratégie complète de purification de l’air en salle blanche doit traiter les deux catégories de polluants par une filtration complémentaire et étagée. Pour obtenir des conseils techniques sur les systèmes de filtration combinés et pour vous procurer des filtres à charbon actif, des filtres HEPA et des filtres à média filtrant en V certifiés, veuillez consulter :KLC International.
