Le nombre d'unités de filtration (FFU) nécessaires pour une salle blanche se calcule en divisant le débit d'air total requis (déterminé par le taux de renouvellement d'air cible par heure et le volume de la salle) par la capacité de débit d'air d'une seule unité de filtration. FFU — puis en vérifiant que la couverture du plafond atteint le pourcentage minimum requis pour votre classe ISO.

Cet article s'adresse aux ingénieurs en salles blanches, aux responsables d'installations et aux équipes d'approvisionnement qui conçoivent de nouvelles salles blanches ou modernisent les systèmes CVC existants. Il présente la formule complète de dimensionnement des FFU, les valeurs de référence de renouvellement d'air (ACH) de classe ISO, trois exemples de conception détaillés, les exigences en matière de couverture du plafond et des conseils pratiques sur le choix entre moteurs à courant alternatif et à courant continu. À l'issue de sa lecture, vous serez capable de calculer vous-même les besoins en FFU pour n'importe quelle salle.

La formule de base

Le calcul de la quantité FFU suit un processus en cinq étapes :

Étape 1 : Déterminez le taux de renouvellement d’air (ACH) requis pour votre classe ISO.
Étape 2 : Calculer le débit d’air total requis
Débit d'air total (m³/h) = Volume de la pièce (m³) × Taux de renouvellement d'air
Étape 3 : Déterminer la capacité de débit d'air d'une seule unité de traitement d'air (FFU).
Débit typique de l'unité de filtration (FFU) : 600 à 1 200 m³/h selon la taille et le réglage de la vitesse.
Étape 4 : Calculer le nombre d'unités
Quantité de FFU = Débit d'air total ÷ Débit d'air d'une seule FFU
(arrondir à l'entier supérieur)
Étape 5 : Vérifier le taux de couverture du plafond
Taux de couverture = (Surface au sol FFU × quantité) ÷ Surface sous plafond de la pièce × 100 %

Valeurs de référence ACH par classe ISO

Exigences relatives au taux de couverture du plafond

Dimensions standard des unités de fabrication flexibles (FFU) : - 1 200 mm × 600 mm = 0,72 m² par unité (le plus courant) - 1 200 mm × 1 200 mm = 1,44 m² par unité (grand format)

Exemple pratique 1 : Salle de remplissage/finition pharmaceutique (ISO 5)

Paramètres de la salle : - Utilisation : Remplissage aseptique de flacons - Classe ISO cible : ISO 5 - Dimensions de la salle : 5 m (L) × 4 m (l) × 3 m (H) - Volume de la salle : 60 m³ - Surface sous plafond : 20 m²

Étape 1 — Sélectionner ACH : ISO 5 → utiliser 360 ACH (gamme moyenne, prudent pour le secteur pharmaceutique)

Étape 2 — Débit d'air total requis : 60 m³ × 360 renouvellements d'air = 21 600 m³/h

Étape 3 — Débit d'air d'une seule unité de traitement d'air (FFU) : Utilisation d'une FFU de 1 200 × 600 mm à la vitesse nominale = 900 m³/h

Étape 4 — Nombre d'unités : 21 600 ÷ 900 = 24 FFU (exact, aucun arrondi nécessaire)

Étape 5 — Vérification de la couverture : 24 unités × 0,72 m² = 17,28 m² de couverture Taux de couverture = 17,28 ÷ 20 = 86,4 % ✅ (conforme à l’exigence ≥ 85 % de la norme ISO 5)

Résultat : 24 FFU de 1 200 × 600 mm dans une grille de plafond à 4 colonnes × 6 rangées

Exemple pratique 2 : Salle d’emballage des semi-conducteurs (ISO 6)

Paramètres de la salle : - Utilisation : Conditionnement de circuits intégrés et câblage - Classe ISO cible : ISO 6 - Dimensions de la salle : 10 m (L) × 5 m (l) × 3 m (H) - Volume de la salle : 150 m³ - Surface sous plafond : 50 m²

Étape 1 — Sélectionner ACH : ISO 6 → utiliser 200 ACH

Étape 2 — Débit d'air total requis : 150 m³ × 200 ACH = 30 000 m³/h

Étape 3 — Débit d'air d'une seule unité de traitement d'air (FFU) : FFU de 1 200 × 600 mm à 900 m³/h

Étape 4 — Nombre d'unités : 30 000 ÷ 900 = 33,3 → 34 FFU (arrondi à l'entier supérieur)

Étape 5 — Vérification de la couverture : 34 unités × 0,72 m² = 24,48 m² Taux de couverture = 24,48 ÷ 50 = 49 % — inférieur au minimum de 70 % pour la norme ISO 6

Correction : Augmenter à 50 unités pour obtenir 50 × 0,72 = 36 m² → 36 ÷ 50 = 72 % ✅

Remarque : Dans cet exemple, le taux de couverture requis entraîne un nombre d’unités de filtration supérieures au seul débit d’air nécessaire. Ceci est fréquent dans les salles ISO 6 avec de grandes hauteurs sous plafond. Il est toujours conseillé de vérifier les deux.

Résultat : 50 × 1 200 × 600 mm FFU

Exemple pratique 3 : Salle d’emballage alimentaire (ISO 8)

Paramètres de la pièce : - Usage : Emballage de plats préparés - Classe ISO cible : ISO 8 - Dimensions de la pièce : 20 m (L) × 5 m (l) × 3 m (H) - Volume de la pièce : 300 m³ - Surface sous plafond : 100 m²

Étape 1 — Sélectionnez ACH : ISO 8 → utiliser 40 ACH

Étape 2 — Débit d'air total requis : 300 m³ × 40 renouvellements d'air = 12 000 m³/h

Étape 3 — Débit d'air d'une seule unité de traitement d'air (FFU) : FFU de 1 200 × 600 mm à 900 m³/h

Étape 4 — Nombre d'unités : 12 000 ÷ 900 = 13,3 → 14 FFU

Étape 5 — Vérification de la couverture : 14 unités × 0,72 m² = 10,08 m² Taux de couverture = 10,08 ÷ 100 = 10 % — inférieur au minimum de 20 % pour la norme ISO 8

Correction : Il faut une couverture d'au moins 20 m² → 20 ÷ 0,72 = 27,8 → 28 FFU minimum

Résultat : 28 FFU × 1 200 × 600 mm (le nombre est déterminé par la couverture, et non par le débit d’air)

Moteur EC vs moteur AC : impact sur le dimensionnement

Les moteurs EC (à commutation électronique) permettent une régulation de vitesse variable via un signal 0-10 V ou RS485. Ceci a deux conséquences pratiques sur le dimensionnement des FFU :

Pour les installations prévoyant des mises à niveau futures de classe ISO (par exemple, ISO 7 actuellement, ISO 6 ultérieurement), les unités de production d'énergie à moteur EC permettent une montée en puissance progressive des mêmes unités par simple augmentation de la vitesse de consigne, sans remplacement de matériel. C'est pourquoi les unités à moteur EC sont privilégiées pour les nouvelles constructions malgré leur coût initial plus élevé.

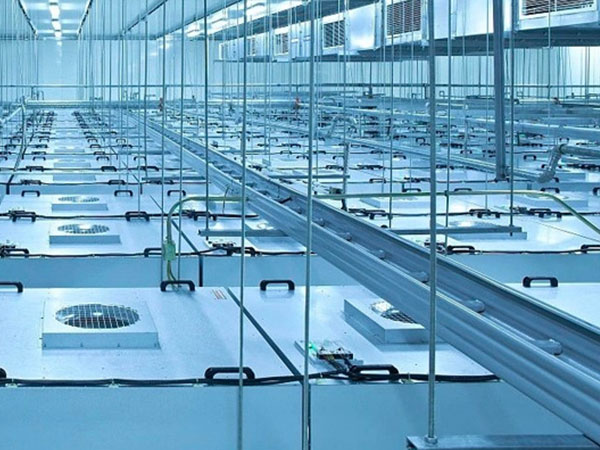

KLC International propose des unités de filtration frontale (FFU) à moteur AC et EC aux formats 1 200 × 600 mm et 1 200 × 1 200 mm. Les modèles EC prennent en charge le contrôle de groupe RS485 pour les systèmes de gestion centralisée des salles blanches. Le niveau sonore est inférieur ou égal à 58 dB(A) à vitesse nominale pour les modèles EC et à 68 dB(A) pour les modèles AC.

FAQ

Quel système ACH dois-je utiliser pour une salle blanche pharmaceutique ISO 5 ?

Pour les zones de remplissage/conditionnement pharmaceutique ISO 5, la plage de référence standard est de 240 à 480 cycles par heure (ACH). La plupart des ingénieurs pharmaceutiques utilisent une plage de 300 à 360 ACH comme objectif de conception prudent, offrant une marge confortable au-dessus du seuil minimal de comptage de particules. Les zones de traitement aseptique (zones à flux unidirectionnel) doivent viser la limite supérieure.

Dois-je utiliser le volume total de la pièce ou seulement le volume de la zone de travail pour le calcul du renouvellement d'air ?

Utilisez le volume total de la pièce (longueur × largeur × hauteur sous plafond), en incluant l'espace au-dessus des équipements et sous les planchers techniques, le cas échéant. Le taux de renouvellement d'air est défini pour l'ensemble du volume de la pièce. Si votre plafond est très haut (plus de 4 m) et votre zone de travail réduite, tenez compte du volume effectif que le système de climatisation doit renouveler plutôt que du volume théorique total ; consultez votre technicien CVC.

Quel est le débit d'air standard d'une seule FFU ?

Un module de traitement d'air standard de 1 200 × 600 mm, fonctionnant à sa vitesse nominale, fournit un débit d'air d'environ 800 à 1 000 m³/h, la plupart des fabricants indiquant une valeur nominale d'environ 900 m³/h. Un module de traitement d'air grand format de 1 200 × 1 200 mm fournit un débit d'air d'environ 1 500 à 2 000 m³/h. Il est toujours recommandé de vérifier le débit d'air réel à partir de la courbe de performance du fabricant, en fonction de la pression statique de votre système.

Pourquoi le taux de couverture maximal nécessite-t-il parfois plus d'unités de flux de trésorerie (FFU) que le calcul ACH ?

Dans les grandes salles dont les objectifs de classe ISO sont modestes (ISO 7 ou ISO 8), le calcul du débit d'air total peut ne nécessiter qu'un petit nombre d'unités de traitement d'air (FFU). Cependant, une disposition trop espacée de ces unités crée des zones de très faible vitesse et une dilution insuffisante des particules. Le taux de couverture du plafond requis garantit une distribution uniforme du flux d'air dans toute la salle.

Puis-je mélanger des FFU de tailles différentes (1 200 × 600 et 1 200 × 1 200) dans la même salle blanche ?

Techniquement, oui, mais cela complique la conception de la grille de plafond et l'équilibrage du flux d'air. La plupart des ingénieurs en salles blanches privilégient une seule taille d'unité de filtration (FFU) dans toute la pièce pour une meilleure uniformité. Si des contraintes d'espace imposent des tailles différentes, veillez à ce que les unités les plus grandes soient positionnées à l'écart des zones de travail critiques où l'uniformité de la vitesse descendante est primordiale.

Comment puis-je vérifier que mon calcul de quantité FFU est correct après l'installation ?

Effectuez un test de comptage de particules selon la norme ISO 14644-1 à tous les points d'échantillonnage requis. Si le nombre de particules dépasse le seuil maximal autorisé pour votre classe ISO cible, augmentez la vitesse de l'unité de filtration (pour les moteurs EC) ou ajoutez des unités supplémentaires. Procédez également à des relevés de vitesse à 150–300 mm sous chaque face de l'unité de filtration afin de vérifier une uniformité de vitesse de ±20 % dans toute la pièce.

Quel est l'impact du taux de remplissage des filtres HEPA sur le débit d'air des unités de filtration frontale (FFU) au fil du temps ?

Comme le Filtre HEPA Lorsque le filtre est chargé de particules, sa résistance augmente et le débit d'air diminue. Les unités de traitement d'air à moteur à courant alternatif ne peuvent pas compenser cette diminution : le débit d'air chute simplement. Les unités de traitement d'air à moteur à courant alternatif avec régulation par pression peuvent augmenter automatiquement la vitesse du ventilateur pour maintenir le débit d'air cible malgré l'augmentation de la résistance du filtre, prolongeant ainsi sa durée de vie. Lorsqu'un filtre HEPA chargé entraîne la vitesse maximale du moteur, il est temps de le remplacer.

À quelle fréquence faut-il remplacer les filtres HEPA FFU ?

Dans un système de filtration à trois étages bien conçu (préfiltre → filtre intermédiaire → filtre HEPA dans l'unité de filtration frontale), les filtres HEPA terminaux des unités de filtration frontale ont généralement une durée de vie de 3 à 5 ans en environnements ISO 7-8 et de 2 à 4 ans en environnements ISO 5-6. Leur remplacement doit être déclenché par une surveillance de la pression différentielle plutôt que par un calendrier prédéfini. Installez un manomètre Magnehelic ou un transmetteur de pression numérique en parallèle avec le filtre HEPA et remplacez-le lorsque sa résistance atteint le double de sa valeur initiale.

Conclusion

Le dimensionnement des unités de ventilation (FFU) est un problème à deux contraintes : un débit d’air suffisant (renouvellement par heure) et une couverture du plafond adéquate. Aucune de ces contraintes ne suffit à elle seule ; il est donc impératif de vérifier les deux et de retenir la valeur la plus élevée pour déterminer la quantité finale.

Les trois exemples ci-dessus couvrent les scénarios les plus courants : industrie pharmaceutique ISO 5 (débit d’air), industrie des semi-conducteurs ISO 6 (couverture après correction) et industrie agroalimentaire ISO 8 (couverture très importante). Pour votre projet, il vous suffit d’adapter la formule aux dimensions de votre pièce, à la classe ISO cible et au débit d’air de votre unité de traitement d’air.

Pour les modules de commande de moteurs EC avec contrôle de groupe RS485, les configurations de plafonds suspendus personnalisées ou les fiches techniques pour la vérification des dimensions, veuillez consulter [lien manquant].KLC International— L'équipe peut fournir des courbes de performance de flux d'air et des schémas d'agencement de plafond pour la conception de votre salle blanche.
