Le choix entre les filtres HEPA à mini-plis et les filtres HEPA traditionnels à séparateur en aluminium dépend des contraintes d'espace, des températures de fonctionnement et de l'humidité ; les mini-plis offrent des profils compacts et un faible poids grâce à l'utilisation de séparateurs thermofusibles, tandis que les filtres à séparateur en aluminium offrent une durabilité supérieure dans les environnements à haute température (jusqu'à 350 °C) et à forte humidité.
La différence fondamentale entre les filtres HEPA à mini-plis et les filtres HEPA séparateurs à plis profonds traditionnels réside dans leur structure interne, et plus précisément dans la manière dont le média filtrant est plié et maintenu en place.

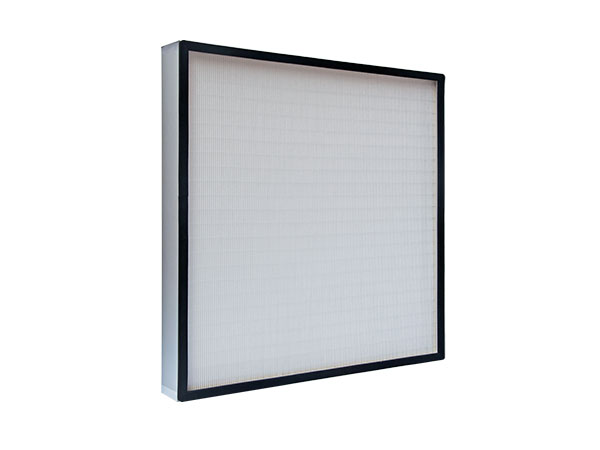

Les filtres à mini-plis représentent l'évolution moderne de la conception des filtres HEPA. Ils utilisent un média filtrant en fibres de verre très fines, pliées en plis peu profonds et serrés (généralement de 20 à 50 mm de hauteur). * Mécanisme de séparation : Au lieu de feuilles ondulées, les filtres à mini-plis utilisent des cordons continus de colle thermofusible (lignes adhésives) espacés à intervalles précis. Ces cordons de colle servent de séparateurs, maintenant les plis du média ouverts et assurant un écart uniforme et réduit entre eux. * Densité du média : L'élimination des séparateurs physiques en aluminium ou en papier permet d'intégrer une densité de plis beaucoup plus élevée dans un cadre plus fin. Ceci maximise la surface active du média par rapport à l'épaisseur totale du filtre, permettant ainsi des cadres ultra-minces (de 50 à 90 mm d'épaisseur).
Les filtres HEPA à séparateur sont de conception classique à plis profonds. Le média filtrant en fibres de verre est plié en plis profonds et alternés sur toute la profondeur du cadre (généralement de 150 mm à 292 mm). * Mécanisme de séparation : Pour maintenir ces plis profonds séparés et éviter l’affaissement du média sous la pression du flux d’air, des séparateurs ondulés sont insérés entre chaque pli. Ces séparateurs sont généralement fabriqués en feuille d’aluminium ondulée ultra-mince ou en papier spécial résistant à l’humidité. * Espacement du média : La structure ondulée crée des canaux d’air larges et uniformes sur toute la profondeur du filtre, favorisant un flux d’air laminaire très homogène et une grande stabilité mécanique.
Il est crucial de comprendre les indicateurs de performance des deux types de filtres pour établir les spécifications correctes lors de la phase de conception du système CVC.
Paramètre technique | Filtre HEPA à mini plis | Filtre HEPA à séparateur (plis profonds) |
Profondeur typique du cadre | 50 mm, 69 mm, 90 mm, 120 mm | 150 mm, 220 mm, 292 mm |
Méthode de séparation | Perles de colle thermofusible thermoplastique | Papier aluminium ondulé ou papier kraft |
Hauteur des plis médias | 20 mm à 50 mm | 100 mm à 280 mm |
Chute de pression initiale | Faible (généralement ~80 à 120 Pa à vitesse standard) | Modérée (généralement ~180 à 250 Pa à vitesse standard) |
Capacité de rétention de poussière | Élevée (en raison de la forte densité des plis) | Très élevé (en raison d'un volume de média plus important) |
Poids physique | Léger (généralement 30 % à 50 % plus léger que le type séparateur) | Lourd (en raison des séparateurs en aluminium et du cadre profond) |
Résistance maximale à l'humidité | jusqu'à 100 % d'humidité relative (colle spéciale) | jusqu'à 100 % d'humidité relative (avec feuille d'aluminium ondulée) |
Température de fonctionnement maximale | Jusqu'à 80°C | Jusqu'à 350 °C (avec cadre en acier inoxydable et mastic inorganique) |
Uniformité du flux d'air laminaire | Très bon (petites variations) | Excellent (les canaux ondulés alignent parfaitement le flux d'air) |
Rigidité structurelle | Modéré (dépendant du cadre) | Très élevé (des séparateurs métalliques renforcent le support média) |
Indice des coûts | Coût initial élevé (assemblage automatisé spécialisé) | Modéré (production établie de plis profonds) |
Bien que les filtres à mini-plis soient de plus en plus populaires, les filtres HEPA séparateurs restent irremplaçables dans plusieurs environnements industriels clés :
Environnements à très haute température : Dans les fours de séchage à haute température ou les tunnels de dépyrogénation pharmaceutiques (fonctionnant entre 250 °C et 350 °C), la colle thermofusible fond et s’enflamme. Les filtres séparateurs utilisant une feuille d’aluminium ondulée et des cadres en acier inoxydable constituent la seule solution viable.
Exposition à une humidité élevée et à la vapeur : Dans la recherche sur l'élevage, les salles blanches biologiques et les installations de transformation des aliments soumises à une stérilisation régulière au peroxyde d'hydrogène vaporisé (VHP) ou à un nettoyage à la vapeur, les filtres séparateurs en aluminium offrent la rigidité physique nécessaire pour résister à l'affaissement dû à l'humidité et à la déchirure du média.
Débits d'air élevés et grands systèmes : Dans les centrales de traitement d'air (CTA) robustes traitant des vitesses frontales élevées, les filtres séparateurs à plis profonds offrent une plus grande résistance mécanique, empêchant le flottement des plis et assurant une distribution uniforme de la pression.
Pour la plupart des systèmes de salles blanches modernes, les filtres HEPA à mini-plis sont devenus la norme du secteur :
Installations en espace restreint : Les mini-plis permettent aux unités de filtration à ventilateur (FFU) d'avoir des profils aussi minces que 150 mm au total, économisant ainsi un espace précieux dans le plénum du plafond des salles blanches modernes de fabrication de semi-conducteurs et d'électronique.
Intégration de la grille de plafond : Grâce à leur conception légère, les filtres à mini-plis sont beaucoup plus faciles à installer dans les grilles de plafond, réduisant ainsi les exigences de charge structurelle du système de suspension du plafond de la salle blanche.
Efficacité énergétique et coûts d'exploitation : La faible résistance initiale des filtres à mini-plis réduit la consommation d'énergie électrique des ventilateurs FFU, ce qui se traduit par des économies d'énergie importantes à long terme dans les salles blanches de grande taille.

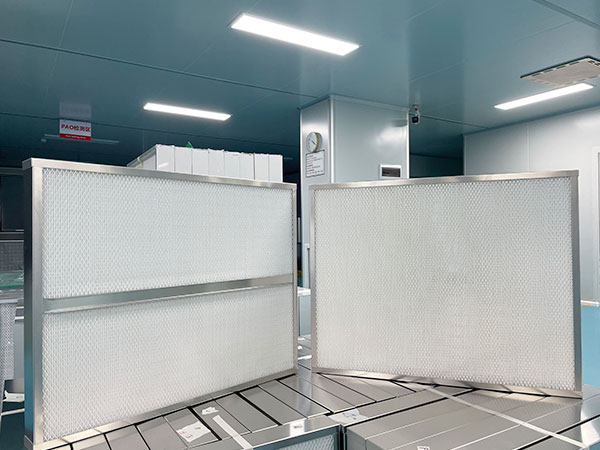

Fabricant reconnu de filtres HEPA à plis mini, KLC propose une gamme complète de filtres de ces deux types. La série de filtres HEPA à plis mini KLC est dotée d'un média filtrant en fibres de verre ultra-minces et d'un espacement des cordons de colle thermofusible contrôlé par ordinateur. Elle offre une haute efficacité (jusqu'à H14) dans des cadres compacts et légers en aluminium anodisé de 50, 69 et 90 mm. Pour les applications nécessitant des plis profonds, la série de filtres HEPA à séparateurs KLC intègre des séparateurs en aluminium ondulé de haute qualité, aux bords repliés, afin de prévenir tout dommage au média filtrant et d'assurer des performances fiables même dans des environnements à forte humidité ou à haute température.
Les filtres à plis miniatures présentent une densité de plis plus élevée, ce qui permet d'intégrer une plus grande surface de média filtrant sur une surface donnée, comparativement aux filtres séparateurs. Cette surface accrue réduit la vitesse de l'air à travers les fibres du média, ce qui diminue la perte de charge initiale et la consommation d'énergie du ventilateur.
Dans les filtres séparateurs de qualité inférieure, les bords tranchants de la feuille d'aluminium ondulée peuvent couper ou rayer le média filtrant fragile en fibres de verre lors du transport ou sous l'effet de fortes vibrations. En revanche, les fabricants professionnels comme KLC utilisent des séparateurs en aluminium à bords ourlés ou repliés afin d'éliminer ces bords tranchants et d'éviter ainsi tout dommage au média filtrant.
Les filtres à plis miniatures sont bien mieux adaptés aux plafonds suspendus des salles blanches et aux unités de filtration à ventilation forcée (FFU). Leur conception légère (généralement 50 % plus légère que les filtres séparateurs de même surface) et leur faible profondeur (50 à 90 mm) rendent l'installation plus sûre, plus facile et beaucoup moins exigeante pour la structure porteuse du plafond.
Les filtres séparateurs à plis profonds possèdent généralement un volume total de média filtrant plus important par unité, ce qui leur permet d'accumuler une plus grande masse de poussières lourdes avant d'atteindre la perte de charge limite. Les filtres à mini-plis, quant à eux, présentent une surface spécifique élevée mais un volume physique réduit, ce qui les rend idéaux pour l'air d'alimentation des salles blanches où la préfiltration a déjà éliminé les particules les plus grosses.
Non. Les séparateurs thermofusibles standard sont composés de résines thermoplastiques qui ramollissent à des températures supérieures à 60 °C et fondent complètement entre 80 °C et 120 °C. Pour toute application dépassant 80 °C, il convient d'éviter les filtres à plis miniatures avec séparateurs thermofusibles et de privilégier les filtres séparateurs en aluminium avec joints en fibre de verre haute température ou en céramique.
La vitesse nominale standard de l'air en façade des filtres HEPA à mini-plis et à séparateurs est généralement de 0,45 m/s (90 pi/min), vitesse requise pour maintenir un flux d'air laminaire dans les salles blanches. Cependant, les filtres à séparateurs peuvent supporter des vitesses d'air plus élevées (jusqu'à 1,5 m/s dans certaines conceptions de systèmes de chauffage, ventilation et climatisation), avec une augmentation correspondante de la perte de charge.
Les séparateurs en papier résistant à l'humidité supportent des taux d'humidité standard jusqu'à 80 % HR. Cependant, une humidité élevée et prolongée ou la condensation peuvent entraîner l'absorption d'eau par les séparateurs, leur ramollissement et la perte de leur structure ondulée, provoquant ainsi l'affaissement des plis filtrants. Dans les environnements très humides, il est toujours préférable d'utiliser des séparateurs en aluminium.
Les filtres à plis miniatures éliminent les plaques métalliques épaisses utilisées comme séparateurs en aluminium et sont dotés de cadres compacts en aluminium anodisé à parois fines. Cette conception légère réduit le temps d'installation, minimise les risques de chute des filtres lors du montage sous plafond haut et diminue considérablement les coûts d'expédition et de logistique à l'international.
Oui, les filtres à plis mini et les filtres séparateurs peuvent et doivent être contrôlés par un appareil de mesure des fuites à l'aide d'un photomètre ou d'un compteur de particules (test DOP/PAO). Cependant, les filtres à plis mini sont légèrement plus faciles à contrôler sur les lignes automatisées, car leur surface plane et peu profonde permet à la sonde de balayage de passer de manière précise et uniforme sur toute la surface du média.
Le choix de la profondeur est déterminé par la conception de votre centrale de traitement d'air (CTA) ou de votre caisson de ventilation. Si votre caisson est conçu pour des filtres à plis profonds (généralement de 150 mm à 292 mm), l'installation d'un filtre à plis courts de 50 mm nécessitera des adaptateurs spécifiques. Veillez à toujours respecter les spécifications du châssis du caisson afin de garantir une étanchéité parfaite.
Choisir le filtre HEPA adapté implique de trouver un équilibre entre les contraintes d'espace, les conditions d'utilisation et le coût énergétique sur toute la durée de vie. Les filtres à mini-plis sont particulièrement performants dans les salles blanches modulaires standard et les unités de filtration modernes, tandis que les filtres séparateurs restent la référence pour les procédés industriels à haute température et forte humidité. Pour découvrir la configuration de filtration idéale pour votre système de salle blanche et consulter les fiches techniques complètes, rendez-vous sur le site de KLC International.https://www.klcintl.com/.
