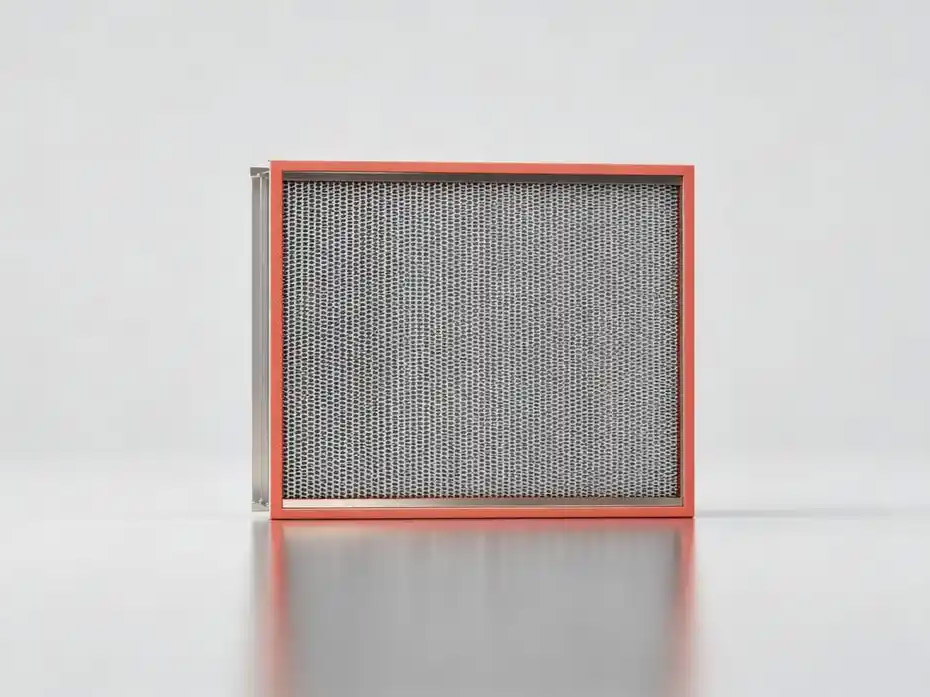

Choisir le bon Filtre HEPA Le choix de la qualité de filtration exige un équilibre entre efficacité et coût d'exploitation. Alors que les filtres H13 et H14 capturent jusqu'à 99,995 % des particules à la puissance minimale de filtration (MPPS), les filtres ULPA U15 et U16 atteignent 99,99995 %, ce qui les rend indispensables pour les usines de semi-conducteurs, mais inutilement coûteux pour les systèmes CVC industriels courants.

Ce guide d'achat B2B de référence explique les classes d'efficacité des filtres H13, H14, U15 et U16, conformément à la norme EN 1822. Il est conçu pour aider les responsables des achats, les directeurs d'installations et les ingénieurs de salles blanches à comparer les performances, à évaluer les impacts énergétiques et à sélectionner les filtres adaptés, sans surdimensionnement.

Comprendre la norme EN 1822 et les MPPS

Les filtres à air à haute efficacité pour les particules (HEPA) et les filtres à air à ultra-faible pénétration (ULPA) sont classés selon la norme européenne EN 1822, qui sert également de base à la norme internationale ISO 29463. Contrairement aux filtres CVC classiques, testés selon leur efficacité de filtration sur poussière ou avec des charges de poussière synthétiques, les filtres HEPA et ULPA sont évalués en fonction de leurs performances face à ces dernières. Taille des particules les plus pénétrantes (MPPS).

Les principes physiques de la filtration de l'air stipulent que les particules de différentes tailles sont capturées par différents mécanismes physiques :

• Impact inertiel et interception: Capturer les particules plus grosses (supérieures à 0,5 micron) qui ne peuvent pas emprunter le chemin tortueux autour des fibres du filtre.

• Diffusion brownienne: Capture les particules très petites (plus petites que 0,1 micron) qui se déplacent de manière aléatoire en raison des collisions moléculaires, ce qui les rend très susceptibles de heurter une fibre.

• L'écart (MPPS)Entre ces deux plages de taille (généralement entre 0,1 et 0,25 micron), aucun des deux mécanismes n'est parfaitement efficace. Cette plage spécifique correspond à la taille de particule la plus pénétrante (MPPS). Comme il s'agit de la taille la plus difficile à retenir, la norme EN 1822 exige que les filtres soient testés à leur MPPS exacte. Si un filtre bloque efficacement 99,995 % des particules à sa MPPS, il est garanti de retenir les particules plus grandes et plus petites avec une efficacité encore supérieure.

Tableau de classification des filtres EN 1822

Note: "Dans l'ensemble" désigne l'efficacité moyenne sur toute la surface du filtre, tandis que "Locale" désigne l'efficacité mesurée en un point précis (point de fuite) lors d'une analyse automatisée.

Approvisionnement et sélection des fournisseurs

Lors de l'achat de filtres pour salles blanches, les entreprises doivent s'associer à des fabricants proposant l'ensemble des filtres HEPA et ULPA, des mini-filtres plissés H13 aux panneaux haute efficacité U16. Travailler avec un fournisseur complet vous garantit de pouvoir vous procurer le filtre adapté à chaque zone de votre installation, le tout dans le cadre d'un contrat unique.

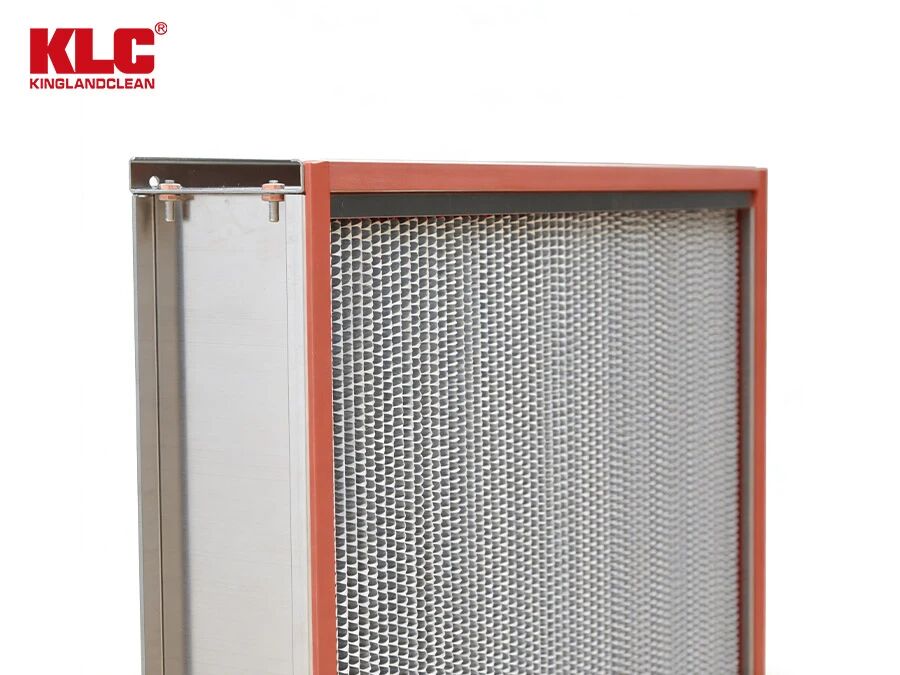

Un fournisseur de confiance comme KLC propose des filtres H13, H14, U15 et U16 entièrement certifiés. Afin de garantir une étanchéité parfaite, KLC effectue un contrôle d'étanchéité à 100 % en usine sur des bancs d'essai automatisés de brouillard d'huile, conformément à la norme EN 1822. Chaque filtre est livré avec un rapport de test individuel et numéroté, documentant sa résistance initiale exacte, sa vitesse frontale et son efficacité globale/locale, assurant ainsi une traçabilité complète.

Le coût de la surspécification

L'une des erreurs les plus fréquentes des responsables des achats est le surdimensionnement : l'achat d'un filtre de classe supérieure à celle requise par le processus. Par exemple, l'achat d'un filtre ULPA U15 pour un espace de travail de classe ISO 7. Ce surdimensionnement entraîne un surcoût financier important à long terme.

1. Pénalité pour dépenses d'investissement (CapEx)Un filtre ULPA U15 de dimensions identiques peut coûter de 50 % à 100 % plus cher qu'un filtre HEPA H13. Pour les grandes installations nécessitant des centaines de modules de filtration, cette différence peut représenter des dizaines de milliers de dollars de gaspillage de budget d'investissement.

2. Pénalité pour dépenses énergétiques (OpEx)Une efficacité accrue exige un papier de fibres de verre plus dense, composé de fibres plus fines. Ceci augmente considérablement la résistance initiale du filtre (perte de charge). Un filtre HEPA H13 présente généralement une perte de charge initiale de 110 à 130 Pa, tandis qu'un filtre U15 affiche une perte de charge de 150 à 200 Pa. Pour faire passer le même volume d'air à travers un filtre U15 plus dense, les ventilateurs de la centrale de traitement d'air doivent fournir un effort plus important et consommer beaucoup plus d'électricité.

3. Durée de vie et pénalité de remplacementLes filtres plus denses s'encrassent plus rapidement. Sans préfiltration multi-étapes coûteuse (comme G4 + F9), les filtres ULPA de haute qualité atteindront leur limite de résistance beaucoup plus vite que les filtres HEPA, ce qui entraînera des cycles de remplacement plus courts et des coûts de main-d'œuvre et d'élimination plus élevés.

Conseils en matière de choix de secteur

Pour sélectionner le niveau de filtration approprié sans dépasser les dépenses autorisées, reportez-vous à cette matrice de décision sectorielle basée sur la classe de salle blanche et les exigences d'application :

Tableau de sélection des filtres par secteur et classe ISO

Foire aux questions

Quelle est la principale différence entre un filtre HEPA (H13/H14) et un filtre ULPA (U15/U16) ?

La principale différence réside dans l'efficacité et la taille des particules qu'ils sont conçus pour retenir. Les filtres HEPA (H13 et H14) sont conçus pour retenir au moins 99,95 % et 99,995 % des particules de leur taille de pénétration maximale (MPPS, généralement 0,3 micron). Les filtres ULPA (U15 et U16), plus denses, retiennent au moins 99,9995 % et 99,99995 % des particules d'une taille de MPPS plus petite (généralement 0,12 micron).

Que signifie « taille de particule la plus pénétrante » (MPPS) et pourquoi est-ce important ?

La taille minimale de filtration (MPPS) correspond à la taille de particule la plus difficile à retenir pour un filtre à air, généralement entre 0,1 et 0,25 micron. Les particules plus grosses sont facilement capturées par impact inertiel, tandis que les plus petites le sont par diffusion brownienne. La MPPS représentant le point faible du filtre, la norme EN 1822 exige que l'efficacité soit mesurée à cette taille afin de garantir une performance optimale dans les conditions les plus défavorables.

Comment la chute de pression affecte-t-elle le coût à long terme d'un filtre HEPA ?

La perte de charge (résistance) détermine directement l'énergie électrique nécessaire aux ventilateurs pour maintenir le flux d'air en salle blanche. Une perte de charge initiale plus élevée (par exemple, 200 Pa pour U15 contre 120 Pa pour H13) contraint les moteurs des ventilateurs à tourner plus vite. Sur la durée de vie d'un filtre (3 à 5 ans), le coût cumulé de cette surconsommation électrique peut dépasser le prix d'achat du filtre lui-même.

Puis-je remplacer un filtre H13 par un filtre H14 dans une FFU existante ?

Oui, dans la plupart des cas, vous pouvez remplacer physiquement un filtre H13 par un filtre H14, car leurs dimensions sont identiques. Cependant, le filtre H14 présente une perte de charge initiale plus élevée. Vous devez vous assurer que le moteur du ventilateur de filtration (FFU) possède une capacité de pression statique suffisante pour maintenir la vitesse frontale requise (0,45 m/s) avec le filtre plus dense installé.

Quelle est la différence entre l'efficacité globale et l'efficacité locale dans la norme EN 1822 ?

L'efficacité globale correspond au taux de capture moyen mesuré sur toute la surface du filtre. L'efficacité locale correspond au taux de capture mesuré en un point précis lors d'un balayage automatisé. Par exemple, un filtre H14 doit présenter une efficacité globale ≥ 99,995 % et son efficacité locale ne doit jamais être inférieure à 99,975 %, garantissant ainsi l'absence de fuites ponctuelles.

Pourquoi les salles blanches pour semi-conducteurs nécessitent-elles des filtres ULPA (U15/U16) ?

Les salles blanches pour semi-conducteurs fonctionnent selon les normes ISO de classe 1 à 4, où une seule particule supérieure à 0,1 micron peut se déposer sur une plaquette de silicium et provoquer un court-circuit dans les circuits de transistors microscopiques. Les filtres HEPA sont insuffisants car ils laissent passer un faible pourcentage de particules inférieures à 0,3 micron. Les filtres ULPA sont indispensables pour capturer ces particules submicroniques et garantir un rendement élevé des plaquettes.

Comment la vitesse du flux d'air frontal affecte-t-elle l'efficacité et la durée de vie des filtres HEPA ?

La vitesse frontale standard pour les tests et le fonctionnement des filtres HEPA est de 0,45 m/s (90 pieds par minute). Au-delà de cette limite, les particules traversent le média filtrant plus rapidement, ce qui réduit le temps de contact nécessaire à la diffusion brownienne et diminue l'efficacité du filtre. Cela augmente également considérablement la perte de charge, réduisant ainsi la durée de vie du filtre.

Comment tester l'efficacité et l'étanchéité du filtre HEPA après son installation ?

Les filtres HEPA installés sont testés à l'aide d'un photomètre d'aérosol ou d'un compteur de particules discret, conformément à la norme ISO 14644-3. Les techniciens injectent un aérosol de test (tel que du PAO ou du DOP) en amont du filtre, puis analysent la face aval et le cadre d'étanchéité à l'aide d'une sonde. Toute concentration mesurée supérieure à 0,01 % de la concentration de l'aérosol de test en amont indique une fuite qui doit être colmatée.

Quelle est la durée de vie prévue d'un filtre HEPA H14 dans une salle blanche pharmaceutique ?

La durée de vie prévue d'un filtre HEPA H14 en salle blanche est généralement de 3 à 5 ans, à condition que la préfiltration multi-étapes soit rigoureusement entretenue. Les préfiltres (tels que G4 et F9) doivent être remplacés tous les 3 à 6 mois pour retenir les poussières grossières. En cas de négligence des préfiltres, le filtre HEPA principal se colmatera en 12 à 18 mois.

Les filtres HEPA et ULPA peuvent-ils être nettoyés ou lavés pour retrouver leur efficacité ?

Non, les filtres HEPA et ULPA standard sont fabriqués à partir de papier de fibres de verre borosilicaté ultra-fin et délicat, lié par des liants organiques. Laver ou vaporiser ces filtres avec de l'eau, des solvants ou de l'air comprimé risque de déchirer les fibres, de dissoudre les liants et de créer des microfuites, détruisant ainsi leur capacité de filtration et invalidant leur certification.

Conclusion et recommandations

Le choix du type de filtre HEPA ou ULPA approprié exige un équilibre judicieux entre les exigences de propreté, l'investissement initial et les coûts énergétiques à long terme. Pour la plupart des applications pharmaceutiques et industrielles stériles courantes, les filtres HEPA H14 offrent une excellente protection sans la perte de charge élevée des filtres ULPA. Ces derniers sont à réserver aux zones critiques des secteurs des semi-conducteurs et des nanotechnologies.

Pour garantir que votre établissement choisisse la configuration de filtration la plus efficace et la plus économique, consultez toujours un fabricant certifié qui propose des rapports de tests indépendants réalisés par des tiers. Découvrez la gamme complète de systèmes de filtration HEPA et ULPA certifiés de KLC en visitant notre site web. Systèmes de salles blanches KLC International
