Principe technique : Décharge corona et dépôt électrostatique

Le filtre à précipitateur électrostatique industriel (ESP) Son fonctionnement repose sur les principes de l'électrophysique plutôt que sur la filtration par barrière physique. Les filtres traditionnels, tels que les filtres HEPA en fibre de verre, interceptent physiquement les particules au sein d'un réseau dense de fibres. Cela augmente la résistance (chute de pression) à mesure que le filtre se charge. À l'inverse, un filtre ESP charge les particules qui passent et les extrait du flux d'air grâce à des forces électrostatiques. Le cycle de filtration se déroule en trois phases distinctes :

1. Décharge corona et ionisationLe processus débute lors de l'ionisation de la cellule ESP. Des fils ionisants haute tension, généralement alimentés par une source de courant continu haute tension (CCHT) de 12 à 15 kV, génèrent un champ électrique intense. Ce fort gradient électrique accélère les électrons libres, ionisant les molécules d'air qui les traversent et générant une décharge corona dense. Lorsque des particules en suspension dans l'air (telles que des gouttelettes de graisse, de la poussière ou de la fumée) traversent cette zone, elles entrent en collision avec les molécules de gaz ionisées et acquièrent une forte charge électrostatique positive.

2. Collection de particulesLes particules chargées se dirigent ensuite immédiatement vers l'étage collecteur. Cet étage est constitué d'une série de plaques métalliques parallèles et très rapprochées. Les plaques alternées sont alimentées par une tension continue positive de faible amplitude (généralement de 6 kV à 7,5 kV), tandis que les plaques adjacentes sont mises à la terre. Le champ électrostatique ainsi créé repousse les particules chargées positivement des plaques actives et les attire vers les plaques collectrices mises à la terre.

3. Adhésion et dépôtUne fois en contact avec les plaques de collecte mises à la terre, les particules perdent leur charge et adhèrent à la surface métallique. Pour les poussières sèches, l'adhérence est favorisée par les forces moléculaires (forces de van der Waals). Pour les brouillards d'huile ou les graisses de cuisine professionnelles, le liquide accumulé forme un film cohésif qui s'écoule naturellement le long des plaques verticales dans un bac de récupération.

L'absence de barrière fibreuse obstruant le flux d'air confère aux filtres ESP une résistance initiale exceptionnellement faible (généralement autour de 50 Pa) qui demeure relativement stable même en cas d'accumulation de particules. De ce fait, les filtres ESP constituent une solution extrêmement écoénergétique pour le traitement de fortes concentrations de particules et d'aérosols collants.

Scènes d'application

Les principaux scénarios d'application comprennent :

· Fumées de cuisine commercialeLa cuisson à haute température vaporise les graisses, créant des aérosols graisseux submicroniques. Les filtres standards se bouchent immédiatement et présentent un risque d'incendie important. Les systèmes ESP éliminent ces aérosols, protégeant ainsi les conduits de ventilation et respectant les normes d'émissions.

· Brouillard d'huile industriel et usinage CNCLors des opérations de fraisage et de rectification CNC à grande vitesse, les fluides de coupe et les liquides de refroidissement se volatilisent, formant des brouillards d'huile en suspension dans l'air. Les systèmes ESP récupèrent ces lubrifiants et préservent la qualité de l'air de l'atelier.

· Fumée de soudage et de brasageLe soudage des métaux génère des fumées d'oxydes métalliques fines et dangereuses. Un système de filtration électrostatique (ESP) capture ces particules submicroniques, garantissant ainsi un environnement respiratoire sain pour les techniciens.

· Fabrication de caoutchouc et de plastiqueLes lignes d'extrusion et de vulcanisation émettent d'importantes fumées de plastifiant et de paraffine vaporisée, qui sont efficacement collectées par des unités ESP industrielles.

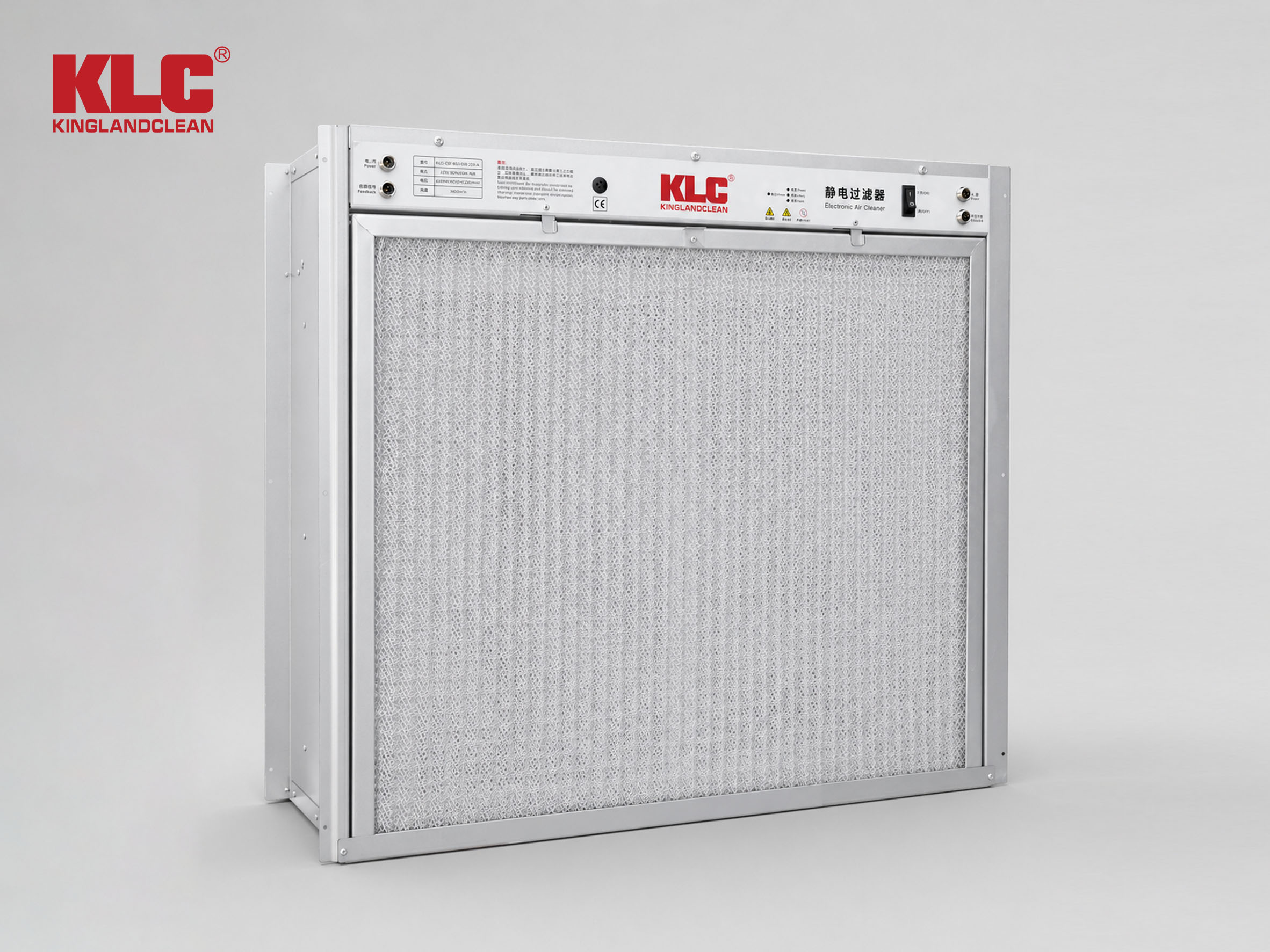

Spécifications des produits KLC

Conçus pour une utilisation industrielle intensive, leurs systèmes utilisent des plaques en alliage d'aluminium épais, espacées de 8 à 10 mm. Cet espacement assure un équilibre optimal entre l'intensité du champ électrique et la résistance aux arcs électriques causés par une accumulation excessive de particules. Les unités industrielles à deux étages de KLC sont alimentées par des alimentations haute fréquence à semi-conducteurs de pointe. Ces alimentations ajustent automatiquement la tension de sortie afin de supprimer les arcs électriques et d'éviter les courts-circuits. Fonctionnant sous une tension d'ionisation de 12 kV et une tension de collecte de 6 kV, ces systèmes atteignent une efficacité d'extraction en un seul passage ≥ 95 % (testée selon les normes DOP pour des particules jusqu'à 0,3 micron) et dépassent ≥ 99 % en configuration à double passage. Ces performances sont obtenues à une vitesse frontale nominale de 2,5 m/s et une perte de charge initiale de seulement 5 µPa, réduisant considérablement la consommation électrique du ventilateur par rapport à une filtration HEPA sous des charges de poussière similaires.

Tableau comparatif : Filtre ESP vs. Filtre HEPA traditionnel

Conseils de sélection et d'entretien

Conseils de sélection

1. Vitesse du flux d'air volumétriqueLa vitesse frontale à travers les cellules ESP ne doit pas dépasser 2,5 m/s. Des vitesses élevées réduisent le temps de séjour des particules dans les zones d'ionisation et de collecte, ce qui entraîne une charge incomplète et une baisse d'efficacité.

2. Besoins en préfiltrationDans les environnements poussiéreux, installez toujours un préfiltre mécanique (comme une grille métallique lavable ou un filtre plissé G4) en amont du précipitateur électrostatique. Celui-ci retient les grosses fibres et les insectes qui, autrement, provoqueraient un court-circuit dans les cellules haute tension.

3. Matériaux de construction: Choisissez des cellules en alliage d'aluminium de haute qualité pour les applications générales, ou en acier inoxydable (SUS304) pour les environnements hautement corrosifs ou acides.

Étapes de nettoyage et d'entretien

· Cycle de nettoyageLes cuisines commerciales et les ateliers d'usinage lourd nécessitent un lavage des cellules toutes les 4 à 8 semaines. Pour les applications industrielles légères générant des fumées, ce cycle peut être prolongé jusqu'à 12 semaines.

· Étape 1 : Mise hors tension et mise à la terreMettez le système hors tension. Attendez au moins 5 minutes que les condensateurs se déchargent. Ouvrez la porte de l'armoire et utilisez une baguette de mise à la terre pour toucher les fils et les plaques ionisés, afin de garantir l'absence de charge résiduelle.

· Étape 2 : Extraction cellulaireFaites glisser délicatement les cellules ionisantes et collectrices hors de leurs rails.

· Étape 3 : TrempagePlongez les cellules dans un bain d'eau chaude (60 °C à 70 °C) additionné d'un tensioactif dégraissant alcalin biodégradable spécifique. Laissez-les tremper pendant 30 à 60 minutes afin de dissoudre les graisses incrustées et les dépôts de carbone.

· Étape 4 : RinçageNettoyez les cellules à l'aide d'un nettoyeur haute pression. Évitez les jets à haute pression, car ils risquent de déformer les plaques de collecte fragiles ou de casser les fils ionisants en tungstène.

· Étape 5 : Inspection et réalignementInspectez les cellules. Redressez les plaques tordues et remplacez les fils ionisants cassés.

· Étape 6 : Séchage completLaissez les cellules sécher complètement dans un endroit bien ventilé pendant 24 heures. Remettre des cellules humides dans l'appareil déclenchera des dispositifs de sécurité ou endommagera les blocs d'alimentation haute tension.

Foire aux questions

1. À quelle fréquence faut-il nettoyer le filtre d'un précipitateur électrostatique industriel ? La fréquence de nettoyage d'un filtre ESP industriel dépend entièrement de la charge polluante de votre procédé. Pour les cuisines professionnelles et les ateliers de machines-outils produisant d'importants volumes de brouillards d'huile et de graisse, les cellules doivent être nettoyées toutes les 4 à 6 semaines. Pour les industries manufacturières légères, les ateliers d'électronique ou les systèmes d'extraction de bâtiments commerciaux où la poussière sèche est la principale particule, un intervalle de maintenance de 12 semaines est la norme. Une accumulation excessive réduit l'efficacité de la filtration et peut provoquer des arcs électriques continus.

2. Quelle tension est généralement utilisée dans les purificateurs d'air ESP industriels ? Les purificateurs d'air industriels à précipitation électrostatique (ESP) fonctionnent en courant continu haute tension (CCHT) divisé en deux étapes distinctes. La section d'ionisation utilise une très haute tension (généralement de 12 à 15 kV) pour créer une forte décharge corona qui ionise les molécules d'air. La section de collecte utilise une tension plus faible, mais néanmoins importante (généralement de 6 à 7,5 kV), pour établir le champ électrostatique nécessaire à l'attraction des particules chargées vers les plaques mises à la terre, sans provoquer de claquage diélectrique de l'air.

3. Les filtres ESP peuvent-ils éliminer les odeurs gazeuses et les composés organiques volatils (COV) ? Non, les filtres ESP standard sont conçus pour capturer les particules solides, les aérosols humides, les brouillards d'huile et les gouttelettes de graisse. Ils ne peuvent pas capturer les molécules en phase gazeuse individuelles telles que les COV, les odeurs de cuisine ou les fumées toxiques. Pour une purification de l'air complète, les installations doivent combiner un système ESP avec des filtres à adsorption de gaz, tels que des lits de charbon actif ou des systèmes d'oxydation photocatalytique (PCO), placés en aval de l'ESP.

4. Pourquoi les filtres ESP produisent-ils un claquement ou un crépitement pendant leur fonctionnement ? Un claquement ou un crépitement, aussi appelé « arc électrique », se produit lorsqu'une étincelle à haute tension jaillit dans l'entrefer entre un fil ionisant (ou plaque positive) et une plaque de terre. Des claquements occasionnels sont normaux et souvent causés par le passage d'une grosse particule, d'un insecte ou d'une goutte d'eau. Cependant, des claquements continus ou rapides indiquent que les plaques collectrices sont encrassées, qu'une plaque est tordue et trop proche d'une autre, ou que la cellule est humide ; une intervention immédiate est alors nécessaire.

5. Quelle est la différence entre les systèmes ESP à passage unique et à double passage ? Un précipitateur électrostatique à simple passage comprend un seul ensemble de cellules ioniseur-collecteur. Il atteint généralement une efficacité d'extraction des particules et des graisses de 90 à 95 %, suffisante pour les configurations d'extraction de base. Un précipitateur électrostatique à double passage est doté de deux modules de cellules ioniseur-collecteur disposés en série dans le flux d'air. Cette configuration double le temps de séjour des particules dans le champ électrostatique, portant l'efficacité d'extraction à 99 % ou plus, un niveau essentiel pour les zones urbaines sensibles.

6. Les filtres électrostatiques lavables sont-ils aussi efficaces que les filtres HEPA pour les particules submicroniques ? Les filtres ESP lavables peuvent atteindre une efficacité élevée (95 % à 99 %) pour les particules fines, y compris les fumées submicroniques, dans des conditions optimales. Cependant, leur efficacité est très sensible à la vitesse du flux d'air et à l'entretien. Si la vitesse de l'air est trop élevée, les particules traversent le filtre trop rapidement pour être chargées ou capturées. Les filtres HEPA traditionnels (H13/H14) conservent une efficacité stable et certifiée de 99,95 % à 99,995 %, indépendamment de l'accumulation de poussière, mais ils souffrent de pertes de charge importantes et ne sont pas lavables.

7. Quels sont les risques pour la sécurité électrique associés aux filtres ESP industriels ? Les filtres ESP fonctionnant à haute tension (plus de 12 kV) présentent un risque d'électrocution en cas de non-respect des consignes de sécurité. Les systèmes modernes intègrent des dispositifs de sécurité qui coupent automatiquement l'alimentation dès l'ouverture de la porte d'accès. Toutefois, les cellules peuvent conserver une charge statique. Avant de retirer les cellules, le personnel de maintenance doit impérativement mettre le système hors tension, patienter quelques minutes, puis utiliser un outil de mise à la terre pour décharger toute électricité résiduelle des plaques.

8. Comment l'espacement des plaques affecte-t-il l'efficacité de filtration et la perte de charge d'un ESP ? L'espacement des plaques est un paramètre de conception essentiel. Un espacement plus faible (par exemple, de 6 à 8 mm) permet une cellule de filtration plus compacte et un champ électrostatique plus intense à basse tension, mais augmente le risque de court-circuit dû aux ponts de poussière et complique le nettoyage. Un espacement plus large (de 10 à 12 mm) réduit le risque d'arc électrique et supporte mieux les fortes concentrations de poussière, mais nécessite une tension plus élevée pour maintenir l'efficacité. Dans les deux cas, la perte de charge reste extrêmement faible grâce à l'absence de média filtrant dense obstruant le flux d'air.

9. Conclusion et recommandations Pour les entreprises souhaitant éliminer les graisses épaisses, les fumées d'atelier ou les brouillards d'huile de machine tout en minimisant leurs dépenses énergétiques, un filtre ESP industriel représente la solution la plus rentable et durable. Contrairement aux filtres jetables, ses cellules lavables éliminent les coûts de remplacement fréquents, et sa perte de charge ultra-faible réduit considérablement les factures d'énergie des ventilateurs. Afin de garantir une fiabilité à long terme et la conformité aux réglementations environnementales, il est fortement recommandé de collaborer avec un fournisseur établi et verticalement intégré, titulaire de certifications de qualité reconnues.
