Les fonctions principales et les différences détaillées entre douche d'air et boîte de passagedans salles blanches:

Leur principal point commun est le contrôle de la contamination et le maintien du niveau de propreté de l'environnement de la salle blanche. Toutes deux doivent se conformer aux réglementations et normes telles que les BPF et l'ISO 14644. Cependant, leurs objets d'application, leurs principes de fonctionnement et leurs exigences opérationnelles présentent des différences importantes, détaillées ci-dessous :

I. Similitudes

1. Structure anti-contamination croisée

Les deux salles sont équipées d'un dispositif de verrouillage à double porte, empêchant leur ouverture simultanée. Ce système bloque physiquement le flux d'air direct entre la salle blanche et la zone non blanche (ou entre différents niveaux de salles blanches), évitant ainsi les déséquilibres de pression et la diffusion des polluants.

2. Exigences de réglementation et de gestion cohérentes

Les deux doivent être inclus dans le système de gestion des équipements de salle blanche, avec des registres complets de maintenance et d'étalonnage, et soumis à des audits et inspections réguliers. Le nettoyage quotidien nécessite l'utilisation de lingettes pour salle blanche non pelucheuses pour essuyer les parois internes, et aucun objet divers ne doit être stocké à l'intérieur de l'équipement afin d'éviter qu'ils ne deviennent de nouvelles sources de contamination.

3. Principes similaires de maintenance et d'étalonnage

Les deux nécessitent une inspection régulière de l'intégrité du joint de porte et de l'état de fonctionnement des composants, ainsi que le remplacement en temps voulu des consommables vieillissants (tels que filtres et des lampes UV) pour garantir que l'équipement est toujours en état de fonctionnement conforme.

II. Différences

1. Objets concernés

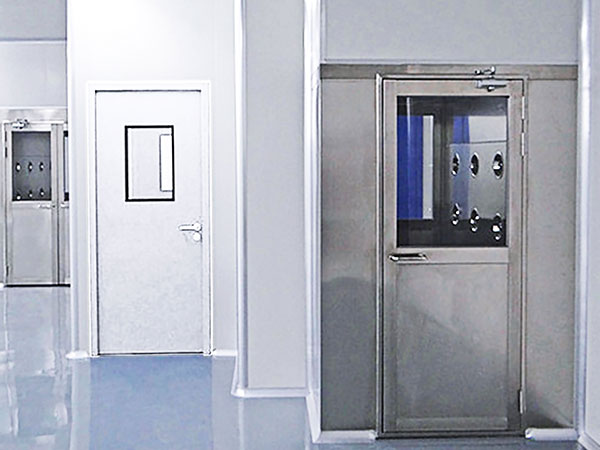

douche d'air Elles conviennent au transport de personnel et de matériaux volumineux, tels que les opérateurs et les inspecteurs entrant en salle blanche, ainsi que les chariots en acier inoxydable et les grands conteneurs de manutention transportant des matériaux. Elles répondent aux besoins des transporteurs de matériaux en vrac et de grande taille.

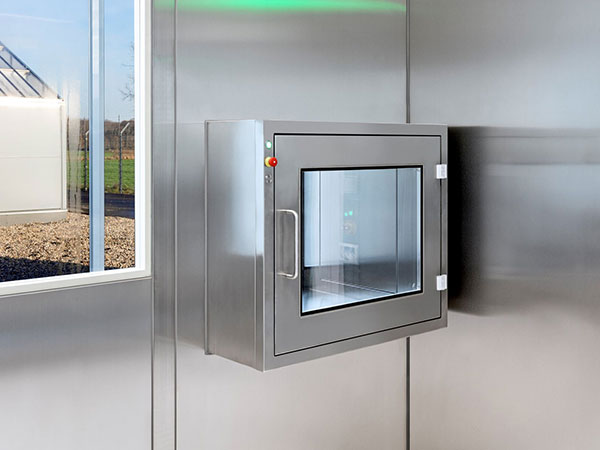

boîte de passageCes sas sont uniquement adaptés aux petits articles, outils et documents, tels que flacons d'échantillons, tubes de réactifs, lingettes pour salles blanches, gants stériles et versions propres des dossiers de production par lots. Le passage de personnes ou d'objets volumineux est strictement interdit.

2. Principes fondamentaux de purification

La chambre de douche d'air utilise comme principe de base le soufflage et la filtration d'un flux d'air à grande vitesse. Un ventilateur souffle de l'air, filtré par un filtre. filtre à air à particules à haute efficacité (HEPA), L'air est projeté à travers des buses à une vitesse d'au moins 25 m/s, éliminant ainsi les particules de poussière et les micro-organismes adhérant aux fibres des vêtements du personnel et aux surfaces des chariots. Les contaminants ainsi dégagés sont récupérés par les bouches de reprise d'air et filtrés une seconde fois, formant un circuit de purification continu.

Le sas de transfert repose sur l'isolation physique et la désinfection auxiliaire. Le modèle de base assure uniquement l'isolation spatiale grâce à des portes à verrouillage et ne dispose d'aucune fonction de purification active. Les modèles avec désinfection UV sont équipés d'une lampe UV intégrée de 253,7 nm qui, une fois activée, irradie pendant 15 à 30 minutes, détruisant ainsi l'ADN des micro-organismes et éliminant les bactéries. L'absence de ventilation durant le processus préserve l'adhérence des particules à la surface des objets.

3. Emplacement d'installation et exigences environnementales

La sas de décontamination doit être installée dans la zone tampon à l'entrée principale pour le personnel et le matériel de la zone propre, créant ainsi une séparation à trois niveaux entre la zone non propre et la zone propre (zone non propre → sas de décontamination → zone propre). L'espace d'installation doit être suffisamment dégagé pour permettre l'ouverture complète des portes. La sas doit également être raccordée au différentiel de pression de la zone propre ; la différence de pression à l'intérieur du sas doit être légèrement inférieure à celle de la zone propre et supérieure à celle de la zone non propre.

Le sas de transfert est intégré directement dans la cloison séparant la zone propre de la zone non propre, ou entre différents niveaux de zones propres. Son emplacement doit permettre une circulation aisée du personnel de part et d'autre. Les dimensions de l'ouverture dans la cloison doivent correspondre aux spécifications du sas. Aucun contrôle supplémentaire de la différence de pression n'est requis ; il suffit de garantir la cohérence avec les paramètres environnementaux de la zone environnante.

4. Procédure opérationnelle

La procédure de fonctionnement de la sas de décontamination est la suivante : après l’entrée d’une personne ou d’un chariot, la porte extérieure se ferme et le dispositif de verrouillage verrouille la porte intérieure. Le capteur infrarouge déclenche la ventilation, avec une durée de soufflage prédéfinie de 15 à 30 secondes (ajustable selon la classe de salle blanche). Une fois la soufflage terminé, le ventilateur s’arrête, la porte intérieure se déverrouille et la personne ou le chariot peut accéder à la zone propre. Il est strictement interdit d’ouvrir de force les portes de verrouillage pendant toute la durée de la procédure. Le bouton d’arrêt d’urgence ne doit être utilisé qu’en cas d’urgence. Le sas de transfert fonctionne comme suit : côté non propre, le personnel ouvre la porte extérieure, place les articles à l’intérieur et referme la porte extérieure pour activer le verrouillage. S’il s’agit d’un modèle avec désinfection UV, la lampe UV doit être allumée et rester allumée pendant la durée de désinfection programmée avant d’être éteinte. Côté propre, le personnel vérifie que la porte extérieure est fermée, puis ouvre la porte intérieure pour récupérer les articles et enfin referme la porte intérieure. Veuillez noter qu'il est interdit d'ouvrir l'une ou l'autre des portes lorsque la lampe UV est allumée afin d'éviter les fuites de rayonnement UV et les risques de blessures.

5. Détails relatifs à la maintenance et à l'étalonnage

L'entretien quotidien de la salle de décontamination comprend la vérification du bon fonctionnement du ventilateur (absence de bruit anormal), de la sensibilité du capteur et du bon fonctionnement du dispositif de verrouillage ; l'entretien hebdomadaire comprend le nettoyage de la salle de décontamination. préfiltres, en essuyant les buses et en vérifiant que les joints de porte ne sont pas endommagés ; l’entretien mensuel comprend la vérification de l’intégrité du filtre HEPA (test d’étanchéité PAO) et le calibrage de la vitesse du flux d’air à au moins 25 m/s ; tous les six mois, les préfiltres doivent être remplacés et le moteur du ventilateur doit être inspecté.

L’entretien quotidien du hublot de transfert comprend la vérification du bon fonctionnement du verrouillage, de l’allumage du voyant de la lampe UV (pour les modèles avec désinfection) et de l’absence de taches sur la fenêtre d’observation ; l’entretien hebdomadaire comprend le nettoyage des surfaces internes avec de l’éthanol à 75 % et la vérification du bon fonctionnement des charnières de la porte ; l’entretien mensuel comprend le calibrage de l’intensité d’irradiation de la lampe UV (qui doit atteindre un seuil bactéricide ≥ 70 µW/cm²) et le remplacement des joints usés ; l’entretien trimestriel comprend le remplacement des tubes de la lampe UV (dont la durée de vie est généralement de 8 000 heures).

III. Fonctions complémentaires

Le sas de décontamination assure la purification active du personnel et des conteneurs de matériel volumineux, empêchant ainsi l'introduction de grandes quantités de contaminants dans la zone propre. Le guichet de transfert permet l'isolement stérile et le transfert de petits objets, évitant toute perturbation de la différence de pression et de la stabilité environnementale de la zone propre due à des ouvertures de porte fréquentes. Ces deux dispositifs sont indispensables et constituent ensemble un système complet de contrôle de la pollution pour les entrées et sorties du personnel et du matériel dans la zone propre.
