Dévoilement de la technologie de purification en temps réel du sas de passage dynamique
Dévoilement de la technologie de purification en temps réel du sas de passage dynamique
May 12, 2026
En cette ère de changements constants, même le « visage » du laboratoire évolue discrètement. Si vous pensez une boîte de passage Vous pensez qu'il ne s'agit que d'un simple « casier de livraison », servant à faire passer des documents ou des boîtes de Petri entre les salles blanches et les zones ordinaires ? Vous le sous-estimez sérieusement.

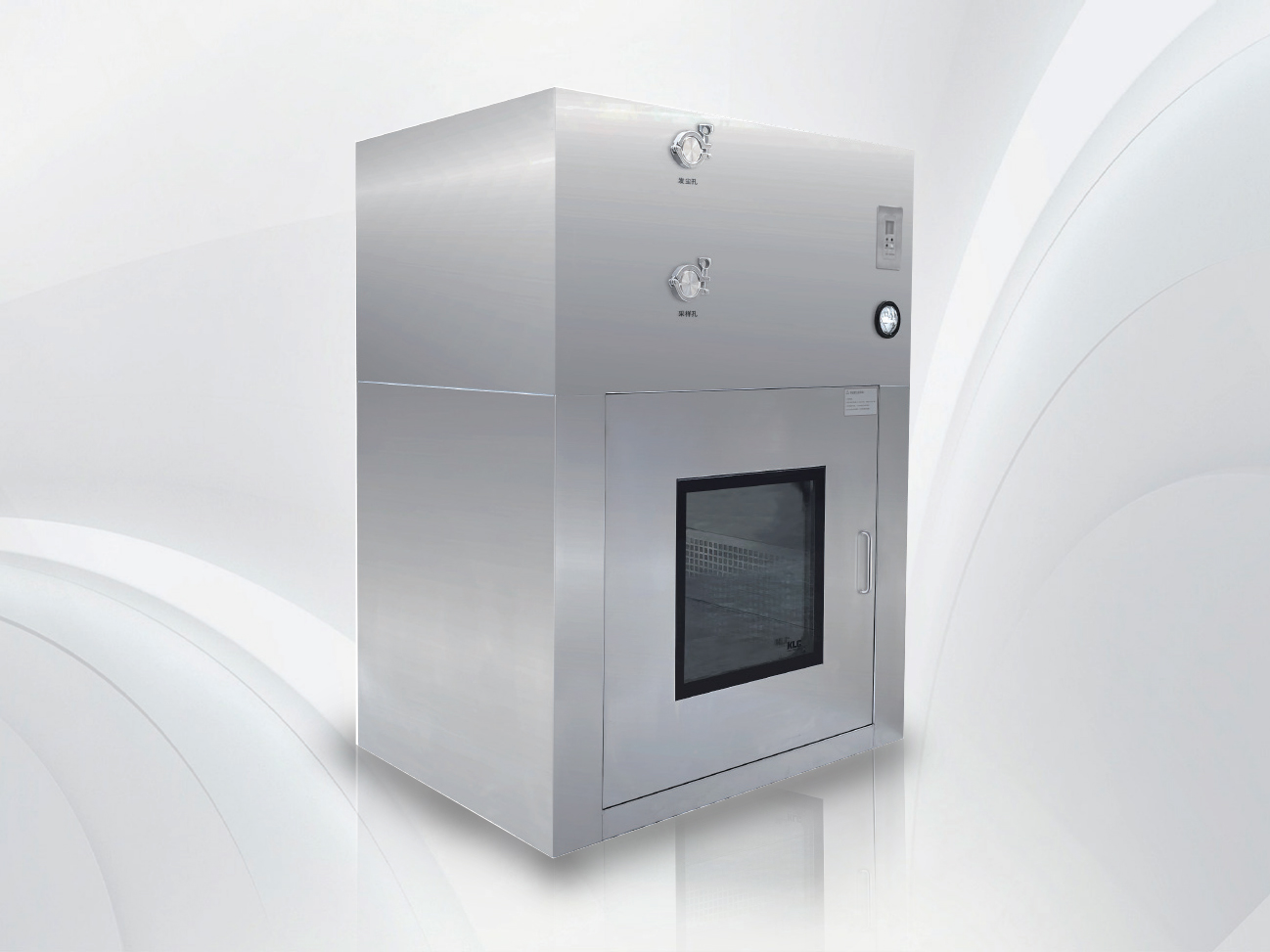

Surtout dans salles blanches avec des exigences de propreté extrêmement élevées, il existe une technologie de pointe appelée la boîte de passage dynamique Ce n'est pas qu'une simple boîte ; c'est une miniature purification de l'air Champ de bataille. Aujourd'hui, nous allons explorer un aspect méconnu de ce champ de bataille. système de purification par recirculation pour voir comment elle réalise une « purification en temps réel », c'est-à-dire instantanément l'entrée et la sortie des matières.
Pourquoi les fenêtres de passage classiques ne suffisent-elles pas ?
Dans le pharmaceutique et semi-conducteur Dans les industries, les particules en suspension dans l'air sont l'ennemi numéro un absolu. Bien que les particules ordinaires soient utilisées dans les industries, elles sont considérées comme un ennemi courant. boîtes de passage Si une différence de pression peut se maintenir, des contaminants externes peuvent facilement s'infiltrer avec les matériaux dès que la porte est ouverte.
C'est ici que le coffre-fort dynamique C'est très pratique. Sa fonction principale n'est pas de « ranger des choses », mais de « laver des choses ».
2. Technologie de pointe au cœur du système : Système de purification interne à petite circulation
Vous n'imaginez peut-être pas qu'à l'intérieur de cette boîte apparemment scellée se cache un objet sophistiqué filtration de l'air Ce système, dont le principe de fonctionnement illustre parfaitement le concept de « fermer la porte pour battre le chien (la poussière) », a été ainsi mis en œuvre.
Étape 1 : Douche d'air à haute vitesse, peeling physique
lorsque vous mettez les matériaux dans la boîte de passage dynamique et fermez la porte.
Vitesse du vent : Le flux d'air vertical Le jet éjecté de la buse atteint une vitesse extrêmement élevée, dépassant généralement 20 m/s.
Action: Ce puissant flux d'air laminaire Il frappe la surface du matériau à 360 degrés. C'est comme nettoyer l'objet avec un nettoyeur haute pression, mais en utilisant air pur .
Deuxième étape : Capture en petit cercle et auto-purification
C'est ici que la boîte de passage dynamique C'est véritablement ingénieux : au lieu d'évacuer l'air vicié vers l'extérieur, il effectue un traitement interne. recirculation .
Inhalation: La poussière et les particules détachées sont rapidement aspirées par le flux d'air dans la grille de reprise d'air.
Filtration: L'air pollué est filtré à travers plusieurs couches de Filtres HEPA(Généralement de qualité H13 ou H14). Même les particules aussi petites que 0,3 micron ne peuvent s'échapper.
Renaissance: L'air filtré retourne à le ventilateur , prêt pour la prochaine injection.
Voici le mystérieux « système de purification à petite circulation » :Ventilateur → Ajutage → Douche d'air → Air de retour → Filtre HEPA → Air pur.
Ce processus est généralement répété des dizaines, voire des centaines de fois, pour garantir que la propreté de l'air à l'intérieur de la chambre atteigne Classe 100 ou même des normes plus élevées avant que la porte intérieure ne soit autorisée à être ouverte et que les matériaux « fraîchement nettoyés » ne soient envoyés au noyau salle blanche .
3. Pourquoi une purification « en temps réel » ?
Quelle est la différence entre ceci et un normal douche d'air ? La différence réside dans la taille et efficacité . Le caisson de transfert dynamique possède un volume interne très réduit. Selon les formules de la dynamique des fluides, plus le volume est petit, plus le taux de renouvellement d'air par heure est élevé.pour le même débit d'air.
Il peut falloir plusieurs minutes pour aérer une pièce typique une première fois, tandis que une boîte de passage dynamique peut compléter un programme complet purification de l'air Le cycle se déroule en quelques secondes seulement. Cette capacité de purification de « second niveau » répond parfaitement aux exigences d'un rythme de vie soutenu. manutention des matériaux besoins du laboratoire, en répondant véritablement aux besoins de celui-ci purification en temps réel .
4. Interverrouillage intelligent : le dernier rempart de la sécurité

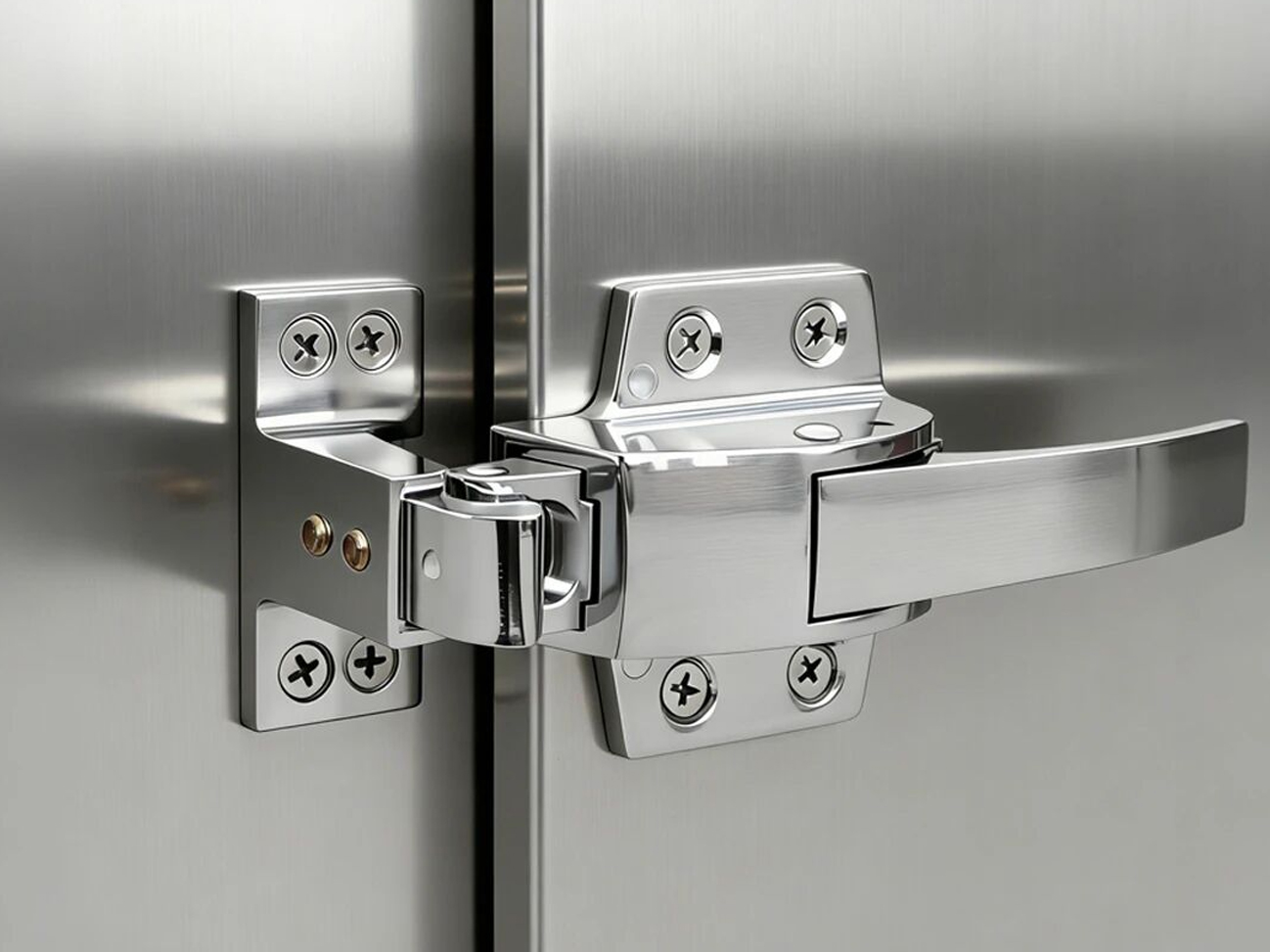

Outre le système de purification, la boîte de passage dynamique il est également très sophistiqué. Il est équipé d'un système strict système d'interverrouillageCela signifie que la gauche et portes droites Les deux portes ne peuvent jamais être ouvertes simultanément. La serrure électromagnétique de la porte intérieure ne se déverrouille qu'une fois la porte extérieure fermée et la porte intérieure verrouillée. douche d'air Le processus est terminé.
Cette conception ne vise pas seulement à empêcher contamination croisée mais aussi pour maintenir le crucial différentiel de pression à l'intérieur la salle blanche.
5. Conclusion
Alors la prochaine fois que vous verrez ce petit... boîte de passage sur le mur du laboratoire , ne le confondez pas avec un simple « casier à colis ».
Nous sommes pleinement conscients de l'impact de chaque particule sur les résultats expérimentaux. Cette petite particule compte. boîte de transfert dynamique est en fait un système intégré FFU (Unité d'induction fluidisée).Une miniature cabine propre équipée d'un système de filtration par ventilateur , Filtre HEPA , écoulement laminaire , et contrôle intelligent .
À chaque fermeture de porte et à chaque douche d'air, elle préserve silencieusement la pureté et l'authenticité des données expérimentales. C'est là le véritable idéal que devrait posséder la science.
