Les salles blanches imposent des exigences strictes aux systèmes de ventilation. Ces derniers doivent assurer un débit et une pression d'air suffisants, tout en contrôlant précisément la température et l'humidité, afin de garantir une qualité d'air constante. Ces exigences s'appliquent à différents types de flux d'air et à différentes dimensions de salles.

De nombreux procédés de production exigent des conditions de salle blanche, car ces dernières, voire les salles ultra-blanches, garantissent la qualité environnementale des produits lors de processus de fabrication rigoureux. Même des impuretés infimes dans l'air peuvent nuire aux procédés de production et entraîner des taux de rebut élevés. Par exemple, les environnements de production dans des domaines tels que l'optique et les lasers, l'aérospatiale, les biosciences, la recherche et les traitements médicaux, l'agroalimentaire et l'industrie pharmaceutique, ainsi que les nanotechnologies, requièrent un apport d'air quasi exempt de poussière et de bactéries.

Cependant, la climatisation et systèmes de ventilation dans les salles blanches Les ventilateurs consomment une quantité importante d'énergie en raison de leurs taux de renouvellement d'air élevés, ce qui rend l'efficacité énergétique et le coût essentiels. Par conséquent, outre les exigences de performance aérodynamique, ils doivent également répondre à des normes clés telles que la compacité, le faible niveau sonore, l'utilisation de matériaux compatibles avec les salles blanches, des capacités de contrôle adéquates, la connectivité réseau et un fonctionnement écoénergétique.

Les unités de ventilation à flux laminaire (FFU) sont conçues spécifiquement pour répondre à ces besoins. Elles améliorent efficacement la ventilation dans les salles blanches, garantissant ainsi la stabilité de l'environnement de production et la qualité des produits.

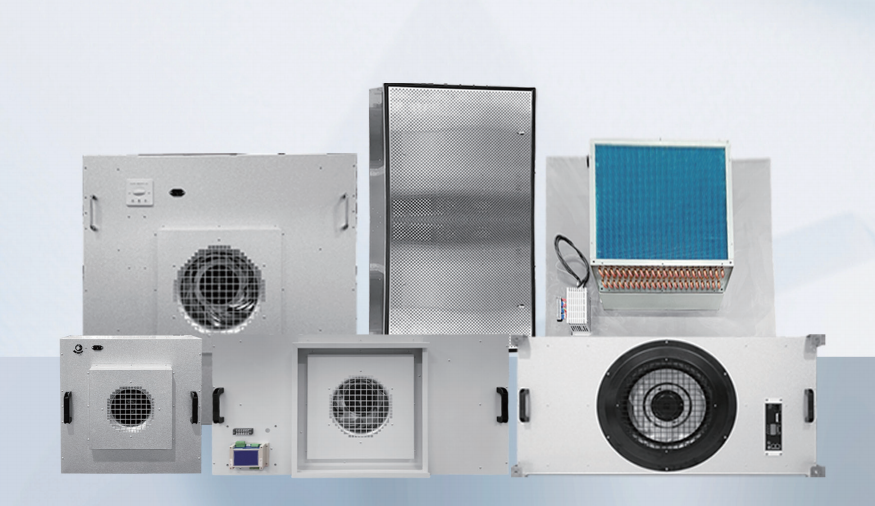

Un FFU est un appareil qui combine astucieusement un système de filtration et un ventilateur. Conçu pour une installation au plafond, il est compact, performant et nécessite un espace minimal. Le FFU comprend des préfiltres et des filtres haute efficacité. L'air est aspiré par le haut par le ventilateur, finement filtré, puis diffusé uniformément à une vitesse de 0,45 m/s ± 20 %.

Les unités de filtration sur membrane (FFU) jouent un rôle crucial dans les salles blanches, les postes de travail à flux laminaire, les lignes de production propres, les salles blanches modulaires et les environnements de classe 100 localisés. Ces applications couvrent la fabrication de semi-conducteurs, d'électronique, d'écrans plats et de disques durs, ainsi que l'optique, la biomédecine et la fabrication de précision – des secteurs soumis à des exigences strictes en matière de contrôle de la pollution atmosphérique.

La flexibilité et la simplicité d'utilisation du FFU : grâce à sa conception modulaire et autonome, le FFU simplifie le remplacement, l'installation et le déplacement. Ses filtres compatibles sont faciles à remplacer, quel que soit leur emplacement, et parfaitement adaptés aux besoins de contrôle par zones des salles blanches. Le FFU peut être facilement remplacé ou déplacé pour s'adapter aux différents environnements de propreté. De plus, il permet de créer facilement des postes de travail, des cabines, des sas de transfert et des armoires de stockage propres pour répondre à diverses exigences de propreté. Son installation au plafond, notamment dans les grandes salles blanches, réduit considérablement les coûts de construction.

Technologie de ventilation à pression négative : La conception unique du système de ventilation à pression négative de l’unité de filtration à ventilateur FFU lui permet d’atteindre facilement un haut niveau de propreté dans divers environnements. Son fonctionnement autonome maintient une pression positive à l’intérieur de la salle blanche, empêchant efficacement l’infiltration de particules extérieures et assurant une étanchéité sûre et pratique.

Fonctionnement silencieux : Unité de filtration pour ventilateur FFU Il se distingue par un fonctionnement extrêmement silencieux, conservant un faible niveau sonore même lors d'une utilisation prolongée. Ses vibrations sont très faibles, assurant une régulation de vitesse progressive et fluide ainsi qu'une distribution uniforme du flux d'air, contribuant ainsi à un environnement propre et stable.

Unités d'alimentation en air pour salles blanches

* Construction rapide : grâce à la technologie FFU, la fabrication et l’installation des conduits ne sont plus nécessaires, ce qui raccourcit considérablement le cycle de construction.

* Réduction des coûts d'exploitation : L'alimentation en air pur des salles blanches grâce à la technologie FFU est non seulement économique, mais aussi remarquablement écoénergétique. Bien que l'investissement initial pour une FFU puisse être légèrement supérieur à celui d'une ventilation par conduits, son fonctionnement sans entretien sur le long terme réduit considérablement les coûts d'exploitation globaux.

* Gain de place : Comparés à d'autres systèmes, les systèmes FFU occupent moins de hauteur au sol dans la chambre de distribution et n'occupent pratiquement aucun espace dans la salle blanche.

* Large applicabilité : Les systèmes FFU s’adaptent aux salles blanches et aux microenvironnements de tailles et d’exigences de propreté variées, en fournissant un air pur de haute qualité. Lors de la construction ou de la rénovation de salles blanches, ils améliorent non seulement la propreté, mais réduisent aussi efficacement le bruit et les vibrations.

Applications des systèmes FFU dans les ateliers de fabrication de plaquettes de semi-conducteurs : Les systèmes FFU sont largement utilisés dans les salles blanches exigeant des niveaux de purification d'air ISO 1 à 4. Ils jouent un rôle crucial, notamment dans les opérations à flux laminaire vertical des ateliers de fabrication de plaquettes de semi-conducteurs. Dans la mezzanine technique, l'air est efficacement acheminé vers la zone de production propre via le système FFU. Ce flux d'air traverse ensuite des planchers techniques surélevés et des ouvertures dans les dalles alvéolées, pour atteindre la mezzanine technique inférieure propre. Enfin, après traitement par les serpentins de refroidissement à sec (DCC) dans le conduit de retour d'air, l'air retourne à la mezzanine technique supérieure, formant ainsi un cycle. Cette conception permet un contrôle rigoureux de l'environnement de production dans l'atelier de fabrication de plaquettes, notamment en ce qui concerne la température, l'humidité, la propreté et l'amortissement des vibrations.

Par ailleurs, l'utilisation des systèmes FFU dans les laboratoires de biologie est également importante. Lorsque le personnel de laboratoire manipule des micro-organismes pathogènes, du matériel expérimental contenant des micro-organismes pathogènes ou des parasites, les systèmes FFU imposent des exigences particulières en matière de conception et de construction du laboratoire afin de garantir la sécurité des expériences et un environnement exempt de pollution.

Les systèmes de purification d'air de laboratoire actuels se composent généralement de plusieurs éléments : une couche de pression statique, une couche de traitement, une couche auxiliaire de traitement et une gaine de reprise d'air. Ce système repose principalement sur une unité de traitement de l'air (FFU). Son principe de fonctionnement est le suivant : la FFU assure la circulation nécessaire en mélangeant l'air frais à l'air recyclé, lequel est ensuite acheminé vers les couches de traitement et auxiliaire après filtration à ultra-haute efficacité. Parallèlement, le maintien d'une dépression entre la couche de pression statique et la couche de traitement permet de prévenir efficacement les fuites de substances nocives, garantissant ainsi la propreté et la sécurité de l'environnement du laboratoire.
